Utvecklingen av displayteknik
Utvecklingen av displayteknik har nått en revolutionerande milstolpe med utvecklingen av transparenta flexibla filmdukssystem. Dessa banbrytande skärmar representerar ett paradigmskifte i hur visuell information integreras med fysiska miljöer, och erbjuder oöverträffade möjligheter för detaljhandel, arkitektoniska och kommersiella tillämpningar.

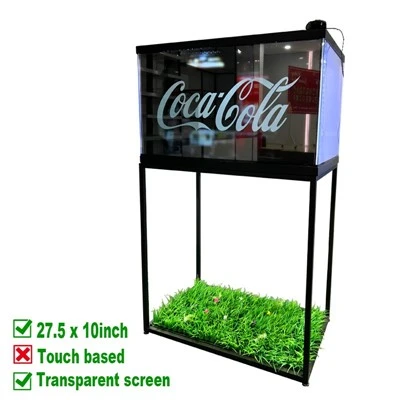

Den genomskinliga skärmteknologin, särskilt formfaktorn 27" x 10" med 1920x1080 Full HD-upplösning, visar den sofistikerade teknik som krävs för att balansera optisk klarhet med skärmprestanda.
Viktiga tekniska specifikationer
Mått
27" x 10" formfaktor med 2,7:1 bildförhållande
Upplösning
1920x1080 Full HD med 81,48 PPI-densitet
Ljusstyrka
200/600 cd/m² (APL 100%/25%)
Transmittans
43 % ljusgenomsläpplighet med optisk klarhet
Kärnpanelteknik och tillverkningsprocess
Grunden för moderna transparenta bildskärmar ligger i den avancerade paneltekniken som uppnår en anmärkningsvärd 43 % ljusgenomsläpplighet samtidigt som visuell trohet bibehålls. Denna specifika transmittansprocent representerar en optimal balans som uppnås genom precisionstillverkningsprocesser.
Den transparenta displaypanelen använder en komplex matris av transparenta ledande oxider (TCO), främst indiumtennoxid (ITO), avsatt genom magnetronförstoftning vid temperaturer som når 300 grader med en avsättningshastighet på 50-100 nm/minut.
Tillverkningsprocessen börjar med substratpreparering, där ultra-klart glas med mindre än 0,1 % järninnehåll genomgår en fler-rengöringsprocess som involverar ultraljudsbad vid 60 grader i 15 minuter, följt av plasmabehandling vid 150 W i 120 sekunder. Detta säkerställer att ytenerginivåerna överstiger 72 dyn/cm, vilket är avgörande för efterföljande skiktvidhäftning.
Pixelarkitekturen använder en unik konfiguration där varje del-pixel endast upptar 35 % av dess angivna yta, vilket lämnar 65 % transparent. Denna design möjliggör den totala ljustransmittansen på 43 % samtidigt som kontrastförhållandet 1500:1 bibehålls. Avståndet mellan pixlar, känt som bländarförhållandet, är exakt beräknat till 0,126 mm, vilket optimerar balansen mellan transparens och bildkvalitet.
Precisionstillverkning
Polymerdispergerade flytande kristallskikt med tjockleksvariationer kontrollerade till inom ±2 nanometer
Tillverkningsprocessöversikt
Ultra-klart glas med mindre än 0,1 % järninnehåll genomgår en fler-rengöringsprocess som involverar ultraljudsbad vid 60 grader i 15 minuter.
Substraten får plasmabehandling vid 150W i 120 sekunder för att säkerställa att ytenerginivåerna överstiger 72 dyn/cm för optimal skiktvidhäftning.
Indiumtennoxid (ITO) avsatt genom magnetronförstoftning vid temperaturer som når 300 grader med en avsättningshastighet på 50-100 nm/minut.
Exakt pixelarkitektur där varje sub-pixel endast upptar 35 % av sin angivna yta, vilket lämnar 65 % transparent för optimal ljustransmission.
Backlight Engineering och Brightness Management
Avancerade bakgrundsbelysningssystem möjliggör optimal ljusstyrkakontroll samtidigt som transparens och energieffektivitet bibehålls
Specifikationen för dubbel ljusstyrka på 200/600 cd/m² (APL 100%/25%) avslöjar sofistikerade funktioner för bakgrundsbelysningshantering. Bakgrundsbelysningssystemet använder edge-lit LED-teknik med quantum dot enhancement filmer (QDEF) som uppnår 92 % av DCI-P3-färgomfånget.
LED-arrayen består av 240 individuella dioder arrangerade i 8 zoner, var och en oberoende styrbar genom puls-breddmodulering (PWM) vid 3 840 Hz för att eliminera synligt flimmer.
Ljusstyrkans variation mellan 200 cd/m² vid helvit (APL 100 %) och 600 cd/m² vid 25 % fönstermönster visar avancerade lokala dimningsalgoritmer. Dessa algoritmer behandlar inkommande videosignaler i realtid- och analyserar luminansfördelningen över 384 zoner (16x24 rutnät) med en svarstid på 8 millisekunder.
Temperaturkompensationskretsar justerar LED-ström från 350mA vid 5 grader till 280mA vid 45 grader, vilket säkerställer stabil ljusstyrka över hela driftstemperaturområdet. Värmestyrningssystemet inkluderar värmespridare i aluminium med värmeledningsförmåga på 237 W/m·K, som håller korsningstemperaturer under 85 grader även vid maximala ljusstyrkainställningar.
8 oberoende zoner
Exakt lokal dimningskontroll för optimal kontrast
3 840 Hz PWM
Eliminerar synligt flimmer för bekväm visning
Temp Kompensation
Bibehåller konsekvent ljusstyrka över temperaturområdet
384 Zonanalys
Bearbetning av luminansfördelning i realtid-
Ljusstyrka Prestanda
Luminanseffekt över olika förhållanden
Helvit (APL 100%) 25% Fönstermönster
Upplösning och pixeldensitetsoptimering
1920x1080 Full HD-upplösning på en 27" x 10" skärm skapar ett unikt bildförhållande på 2,7:1, vilket resulterar i en pixeltäthet på 81,48 pixlar per tum (PPI).
Visa statistik
Upplösning 1920 × 1080
Bildförhållande 2,7:1
Pixeldensitet 81,48 PPI
Sub-pixelmått 0,104 mm × 0,312 mm
Färgdjup 10-bitar (1,07B färger)
Uppdateringshastighet 60Hz
Denna icke-standardkonfiguration kräver specialiserade skalningsalgoritmer för att bibehålla bildkvaliteten vid visning av standardinnehåll i 16:9. Bildskärmskontrollern implementerar bikubisk interpolation med en 4x4 pixelkärna, som bearbetar 2,07 miljoner pixlar vid 60Hz uppdateringsfrekvens, vilket kräver en bandbredd på 3,7 Gbps.
Den transparenta flexibla filmskärmstekniken säkerställer färgnoggrannhet med Delta E-värden under 2,0 över sRGB-spektrumet. Denna precisionsnivå uppnås genom avancerade kalibreringsprocesser och sofistikerade färghanteringsalgoritmer som upprätthåller konsekvent färgåtergivning över hela skärmens yta.
Responstid och rörelseprestanda
Avancerade överväxlingskretsar och rörelsehantering för skarpa, tydliga rörliga bilder
Specifikationer för svarstid
1 ms
Grått till grått
8 ms
MPRT
Den dubbla svarstidsspecifikationen indikerar avancerad implementering av överväxlingskretsar. 1ms G2G-svaret använder spänningsöverväxlingstekniker och applicerar upp till 150 % av målspänningen under de första 0,3 ms innan den sätter sig till önskad nivå.
Denna aggressiva överväxling kräver sofistikerade prediktionsalgoritmer som analyserar tidigare ramdata för att förhindra överskridande artefakter som annars skulle försämra bildkvaliteten.
Reducering av rörelseoskärpa
8ms MPRT-mätningen innehåller bakgrundsbelysningsteknik, vilket minskar rörelseoskärpa med 75 % jämfört med kontinuerlig belysning. Strobing arbetscykeln varierar från 25 % vid hög ljusstyrka till 40 % vid låg ljusstyrka.
Denna strobing är synkroniserad med 60Hz uppdateringsfrekvens för att eliminera synligt flimmer, vilket säkerställer bekväm visning även under längre användningsperioder.
Temperaturkompenserad
Upprätthåller konsekventa svarstider över driftstemperaturer genom specialiserade overdrive-tabeller lagrade i 128 KB dedikerat minne.
Overdrive Technology Jämförelse
| Teknologi | Svarstid | Överväxlingsspänning | Artefaktrisk | Rörelseprestanda |
|---|---|---|---|---|
| Standard Overdrive | 8-10 ms G2G | 110-120% | Låg | Bra |
| Förbättrad Overdrive | 4-6ms G2G | 120-130% | Medium | Mycket bra |
| Adaptiv överväxel | 1ms G2G | Upp till 150 % | Låg (med förutsägelse) | Excellent |
Optiska egenskaper och transparensteknik
För att uppnå 43 % ljusgenomsläpplighet samtidigt som displayens funktionalitet bibehålls krävs sofistikerad optisk teknik. Panelstrukturen består av 12 distinkta lager, vart och ett optimerat för minimal ljusabsorption.
Polarisatorfilmerna, som vanligtvis absorberar 50 % av det infallande ljuset i konventionella LCD-skärmar, ersätts med tråd-nätpolarisatorer som uppnår 85 % överföringseffektivitet. Anti-reflekterande beläggningar med brytningsindex som gradvis övergår från 1,52 (glas) till 1,0 (luft) minskar ytreflektioner till under 0,5 %.
Viktiga optiska egenskaper
Ljusgenomsläpplighet 43 %
Polarisatoreffektivitet 85 %
Ytreflektion<0.5%
Kontrastförhållande 1500
De transparenta ledande skikten använder silver nanotrådar med diametrar på 25 nanometer och längder på 15 mikrometer, vilket skapar ett perkolationsnätverk med arkresistans under 30 Ω/sq. Denna nätverksstruktur bibehåller 92 % optisk överföring samtidigt som den ger tillräcklig konduktivitet för pixelväxling. Den genomskinliga flexibla filmduken innehåller indexmatchande material mellan lagren, vilket minimerar interna reflektioner som annars skulle minska kontrastförhållandet.
Energihantering och effektivitetsoptimering
Sofistikerade kraftdistribution och ledningssystem för optimal effektivitet
Energiförbrukningsspecifikationen på mindre än eller lika med 180W representerar sofistikerad strömhantering över flera delsystem. Skärmen allokerar ström enligt följande: bakgrundsbelysningssystem (65 %, max 117 W), skärmkontroller och bildbehandling (20 %, 36 W), paneldrivkretsar (10 %, 18 W) och hjälpsystem (5 %, 9 W).
Effektivitetsfunktioner
Dynamisk effektskalning minskar förbrukningen till 45W under typisk innehållsvisning, vilket uppnår en effektivitet på 0,25W per kvadrattum.
Strömförsörjningen arbetar med 92 % effektivitet över ingångsspänningsområdet 100V-220V AC.
Aktiv effektfaktorkorrigering (PFC) håller en effektfaktor över 0,95.
Strömförbrukningen i vänteläge förblir under 0,5 W, vilket uppfyller Energy Star-kraven.
Aggressiva energisparlägen-sänker förbrukningen med 70 % under statisk bildvisning genom selektiva uppdateringstekniker.
Strömfördelning
Delsystemets effekttilldelning vid maximal belastning
Energiförbrukningsscenarier
Maximal belastning (Helvit) 180W
Typisk innehållsskärm 45W
Statisk bildskärm 13,5W
Standby-läge<0.5W
Miljöanpassningsförmåga och tillförlitlighet
Temperaturområde
Fungerar tillförlitligt över 5 grader till 45 grader, med specialiserade värmeledningssystem som bibehåller optimal prestanda.
Fuktighetstolerans
Designad för att fungera i 30 % till 80 % relativ luftfuktighet utan kondensproblem eller prestandaförsämring.
Höjdkapacitet
Fungerar effektivt från havsnivå upp till 5000 meter med adaptiva kylsystem som kompenserar för minskad luftdensitet.
Miljöanpassningsfunktioner
Displayen innehåller flera miljösensorer som övervakar temperatur vid 6 punkter, luftfuktighet och atmosfärstryck, och justerar driftsparametrar i realtid-. På höga höjder ökar kylfläktens hastighet med 15 % per 1000 m höjd för att kompensera för minskad luftdensitet.
Termisk expansionskompensationsmekanismer anpassar sig till de olika expansionskoefficienterna för glaskomponenter (9×10⁻⁶/grad) och aluminiumram (23×10⁻⁶/grad). Flexibla packningar med Shore A-hårdhet på 60 bibehåller tätningsintegriteten över hela temperaturområdet samtidigt som den tillåter 2,3 mm differentialexpansion.
Tillförlitlighetstestning
- 1000 timmars testning av accelererad livslängd vid 85 grader och 85 % luftfuktighet
- 50 000 timmars drifttid under normala förhållanden
- Vibrationstestning till 10G acceleration över alla axlar
- Termisk cykeltestning från -20 grader till 60 grader (1000 cykler)
50,000+
Drifttider
Färgåtergivning och kalibreringsteknik
10-bitars färgdjup som stöder 1,07 miljarder färger kräver sofistikerade färghanteringssystem. Skärmen implementerar 3D-uppslagstabeller (3D-LUT) med 17×17×17 noder, vilket möjliggör icke-linjära färgrymdstransformationer med en interpolationsnoggrannhet på 0,1 Delta E.
Fabrikskalibrering mäter och korrigerar färgresponsen vid 729 punkter och lagrar korrigeringsdata i 2 MB icke-flyktigt minne.
Färgnoggrannhetsmått
10-bitars
Färgdjup
<2.0
Delta E
1.07B
Färger
92%
DCI-P3
Den genomskinliga flexibla filmskärmstekniken använder temporala vibrerande algoritmer för att uppnå 10-bitars uppfattat färgdjup från 8-bitars inbyggda paneler. Algoritmer för bildhastighetskontroll (FRC) växlar mellan närliggande färgvärden vid 240Hz, omärkliga för människans syn men ökar effektivt färgupplösningen. Avancerade algoritmer förhindrar vibrerande artefakter i specifika mönster som är kända för att orsaka synstörningar.
Färgkalibreringsprocess
Färghanteringssystem
3D-uppslagstabeller
17×17×17 nod 3D-LUT möjliggör exakta färgtransformationer med 0,1 Delta E-noggrannhet
Temporal Dithering
Avancerade algoritmer uppnår 10-bitars uppfattat färgdjup från 8-bitars inbyggda paneler
Bildhastighetskontroll
240Hz FRC alternerar färgvärden omärkligt för att öka den effektiva färgupplösningen
Mekanisk konstruktion och konstruktionsteknik
Avancerad lättviktskonstruktion och precisionsteknik för hållbarhet och prestanda
Lättviktskonstruktion
Vikten på 1,5 kg för en 27" x 10" skärm visar avancerad lättviktskonstruktionsteknik. Chassit använder magnesium-aluminiumlegering (AZ91D) med en densitet på 1,81 g/cm³, vilket ger hållfasthet-till-viktsförhållanden som är 40 % överlägsna konventionella aluminiumkonstruktioner.
CNC-bearbetade komponenter bibehåller toleranser på ±0,05 mm, vilket säkerställer exakt panelinriktning som är avgörande för att bibehålla optisk klarhet.
Adaptivt monteringssystem
Monteringssystemet klarar både vertikala och horisontella orienteringar genom en gravitationsaccelerometer-som automatiskt justerar bildens orientering inom 500 millisekunder.
Vibrationsdämpande fästen som använder silikonelastomerer med 30 % kompressionsmotstånd förhindrar bildförvrängning i miljöer med hög-trafik.
Strukturella egenskaper
Precisionsteknik
CNC-bearbetade komponenter med ±0,05 mm toleranser säkerställer optimal panelinriktning
Vibrationsdämpning
Silikonelastomerfästen med 30 % kompressionsmotstånd
Auto-orientering
Gravity-avkännande accelerometer justerar bildens orientering på 500 ms
Kabelhantering
Integrerade kanaler som bibehåller korrekta böjradier för att förhindra signalförsämring
Signalbehandling och anslutning
Displaykontrollern bearbetar inkommande signaler genom en 12-bitars analog-till-digitalomvandlarsampling (ADC) vid 165 MHz, som stöder upplösningar upp till 1920x1080 vid 60Hz.
Digital signalbehandling (DSP) inkluderar realtidsskalning, de-interlacing och brusreducering, implementerade i en fält-programmerbar gate array (FPGA) med 200 000 logiska element. Den genomskinliga flexibla filmduken stöder flera inmatningsformat genom automatisk detektering och växling genomförd inom 2 sekunder.
Bildförbättringstekniker
Kantskärpning
Oskarp maskering med justerbar radie (0,5-2,0 pixlar) och styrka (0-200 %)
Dynamisk kontrastförbättring
Analyserar histogramfördelning över 256 fack, justerar gammakurvor för optimal upplevd kontrast
Bearbetning med låg latens
All bearbetning arbetar med fördröjning under 16,7 ms, vilket säkerställer en-bildrutefördröjning vid 60 Hz drift
Dessa bildförbättringsprocesser samverkar för att bibehålla bildens integritet samtidigt som de anpassas till olika innehållstyper och visningsförhållanden. Den FPGA-baserade arkitekturen möjliggör framtida firmwareuppdateringar för att förbättra bearbetningskapaciteten när nya algoritmer blir tillgängliga.
Signalbehandlingsrörledning
Tekniska bearbetningsspecifikationer
ADC-upplösning 12-bitars
Samplingsfrekvens 165 MHz
FPGA Logic Elements 200 000
Ingångsväxlingstid<2 seconds
Bearbetar latens<16.7ms
Kvalitetssäkring och testprotokoll
Rigorösa test- och inspektionsprocesser säkerställer konsekvent prestanda och tillförlitlighet
Automatiserad optisk inspektion
Tillverkningskvalitetskontroll implementerar automatiserade optiska inspektionssystem (AOI) som undersöker varje display vid 15 kontrollpunkter under hela produktionen. Defektdetekteringsalgoritmer identifierar pixelavvikelser, enhetlighetsvariationer och kontaminering med 99,7 % noggrannhet.
Bränn-i testning
Varje transparent flexibel filmduk genomgår 72-timmars inbränningstest som växlar mellan maximalt vita och komplexa mönster, och identifierar tidiga fel före leverans.
Kalibrerings- och verifieringsprocedurer
Färgkalibrering
Använder spektroradiometrar som mäter färgkoordinater till ±0,0005 noggrannhet i CIE 1931 färgrymd. Fabrikskalibrering vid 729 punkter säkerställer konsekvent färgåtergivning.
Enhetlighetstestning
Mätningar över 25 punkter säkerställer att luminansvariationerna förblir under 10 % och färgtemperaturavvikelser under 200K över hela skärmens yta.
Prestandavalidering
Den slutliga kvalitetsverifieringen inkluderar svarstidsmätningar med-höghastighetskameror som fångar med 1 000 fps, som validerar de angivna 1ms och 8ms prestandamåtten.
Kvalitetskontrollchecklista
Pixeldefektinspektion
Mätning av svarstid
Mekanisk integritetskontroll
Luminansjämnhet
Strömförbrukningstestning
Validering av signalbehandling
Verifiering av färgnoggrannhet
Screening för miljöstress
Slutlig prestandaverifiering
