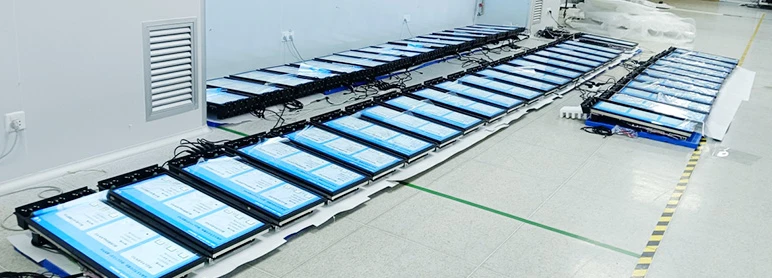

Digital displayteknik

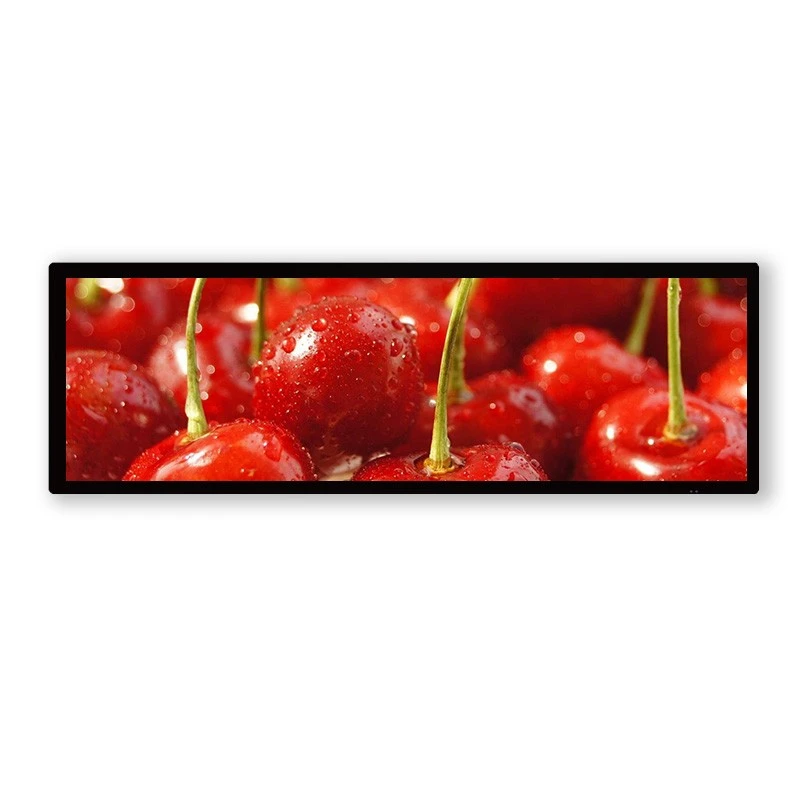

28-tums LCD Bar Display-system med dubbel-skärmsfunktioner når oöverträffade höjder inom skärminnovation

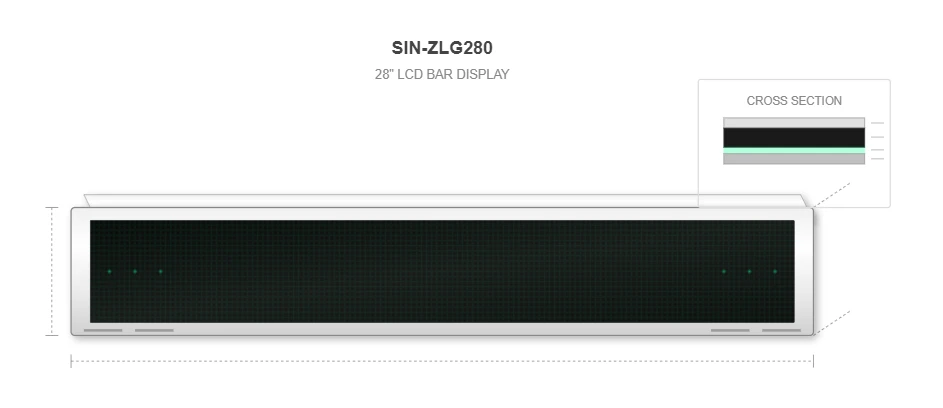

Precision Engineering in Manufacturing Excellence

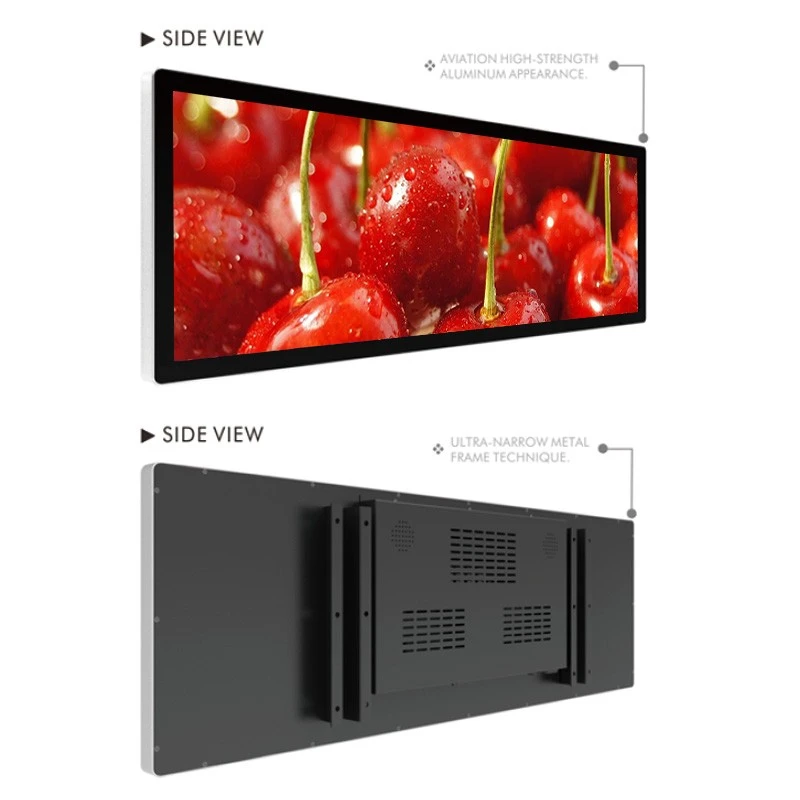

Tillverkningen av en 28-tums LCD Bar Display kräver exceptionell uppmärksamhet på detaljer och avancerade tekniska möjligheter. SIN-ZLGs280-modellen exemplifierar denna precision med sina noggrant utformade mått på 729,2x161,6x55 mm, vilket representerar en perfekt balans mellan form och funktionalitet.
Den här designen uppnår en ultra-smal profil som maximerar skärmens egendom samtidigt som den strukturella integriteten bibehålls genom aluminiumkonstruktion av flyg-kvalitet.

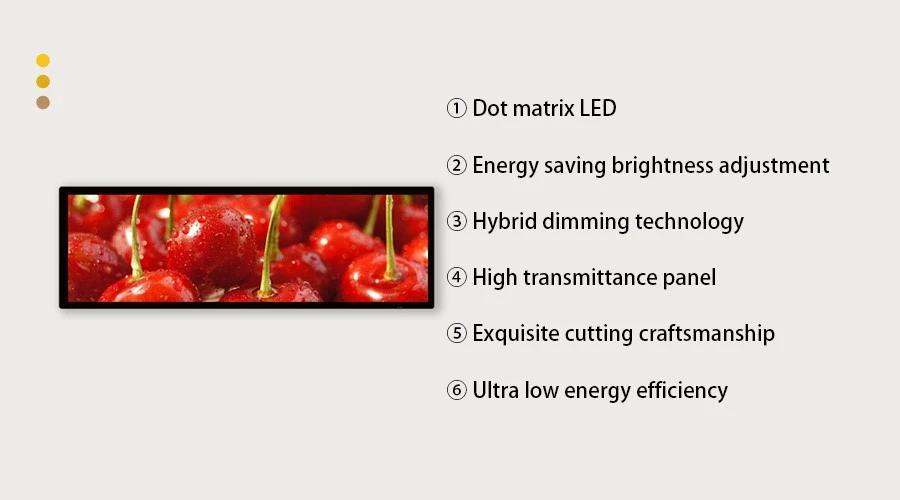

Grunden för alla överlägsna displaysystem ligger i dess panelteknik. Moderna tillverkare använder punktmatris LED-teknik i kombination med avancerade TFT-konfigurationer (Thin Film Transistor) för att uppnå enastående visuell prestanda.
Implementeringen av en upplösning på 1920×360 specifikt optimerad för Bar Display-applikationer säkerställer kristallklart innehållsrendering över det långsträckta skärmformatet. Även om denna upplösning är okonventionell jämfört med standardskärmar, passar den perfekt det unika bildförhållandet som dessa specialiserade system kräver för optimal informationspresentation.
Mått
729,2 × 161,6 × 55 mm
Upplösning
1920 × 360
Konstruktion
Luftfarts-aluminium
Teknologi
Dot Matrix LED + TFT
Optisk prestandamått
Ljusstyrka 350 cd/m²
Kontrastförhållande 1400:1
Färgdjup 16,7 miljoner färger
Svarstid 6ms
Betraktningsvinkel 178 grader /178 grader
Hybriddimningsteknik justerar automatiskt ljusstyrkan baserat på omgivande ljusförhållanden och innehållskrav.

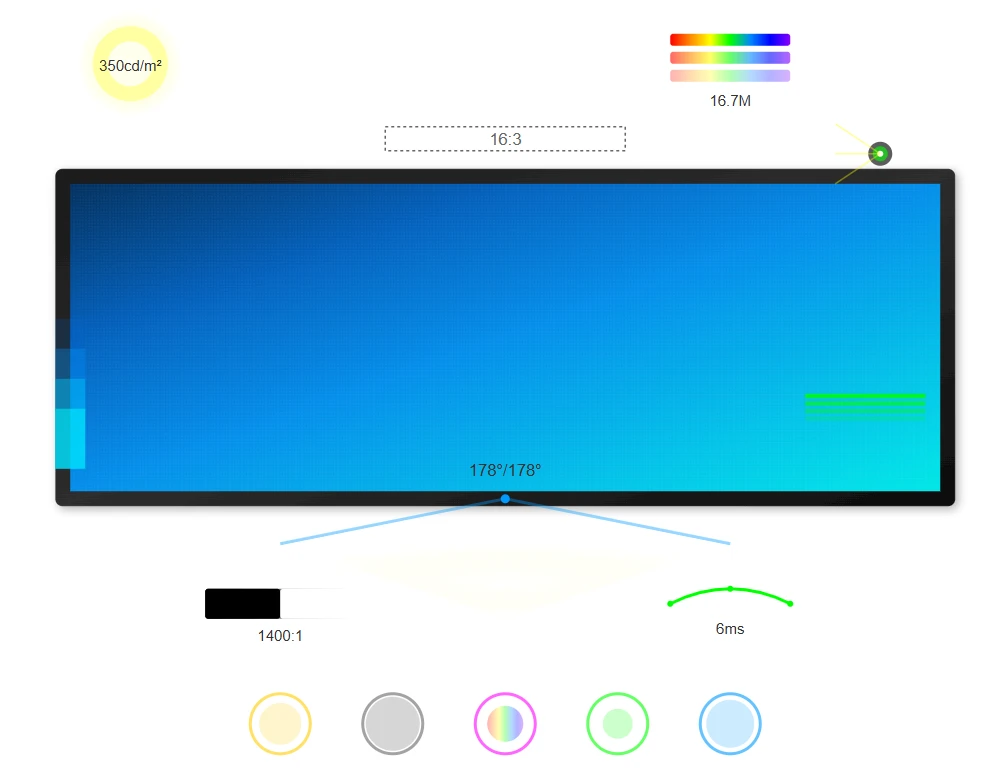

Avancerad panelteknik och optisk prestanda
Hjärtat i detta sofistikerade system innehåller avancerad LCD-panelteknik som arbetar med bildförhållandet 16:3, en specifikation som är unikt skräddarsydd för kommersiella miljöer och butiker.
Ljusstyrkespecifikationen på 350cd/m² representerar en noggrant kalibrerad balans, som säkerställer synlighet i olika ljusförhållanden samtidigt som energieffektiviteten bibehålls. Denna Bar Display uppnår exceptionell färgåtergivning med 16,7 M färgdjup (8-bitars), vilket möjliggör levande och exakt färgrepresentation som är avgörande för applikationer för reklam och informationsvisning.
Kontrastförhållandet på 1400:1 i detta avancerade system visar tillverkarens engagemang för bildkvalitet. Denna specifikation säkerställer djupa svärta och lysande vita, vilket skapar dynamiskt visuellt innehåll som fångar uppmärksamhet i konkurrenskraftiga detaljhandelsmiljöer.
Betraktningsvinkelspecifikationen på 178 grader/178 grader innebär att denna Bar Display bibehåller konsekvent bildkvalitet oavsett tittarposition, en kritisk faktor för offentliga visningsapplikationer där publiken närmar sig från olika vinklar.
Responstidsoptimering på 6ms för detta system förhindrar rörelseoskärpa och spökeffekter, särskilt viktigt när du visar dynamiskt innehåll eller videoreklam. Denna snabba respons säkerställer mjuka övergångar och skarp rörelseåtergivning, vilket förbättrar den övergripande tittarupplevelsen
Tillverkningsprocess Excellence

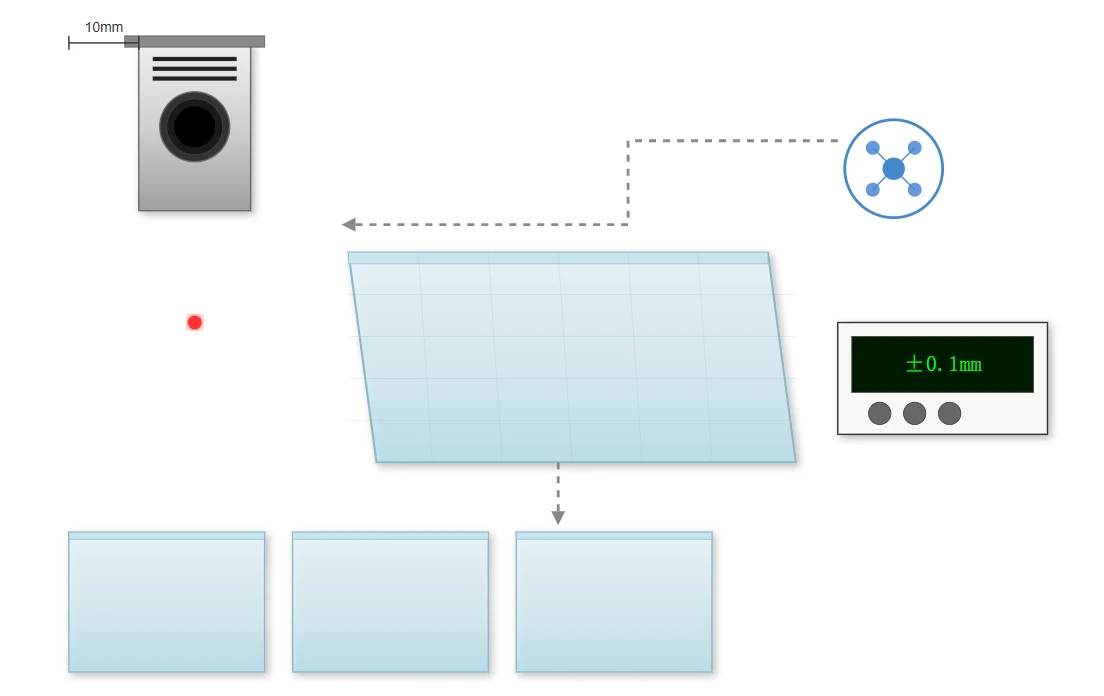

Substratförberedelse
Den inledande fasen börjar med substratberedning, där ultra-rena glaspaneler genomgår kemisk förstärkning och precisionsskärning. Tillverkningsanläggningen använder laserskärningsteknik för att uppnå toleranser inom ±0,1 mm, vilket säkerställer perfekt panelinriktning och sömlös montering.

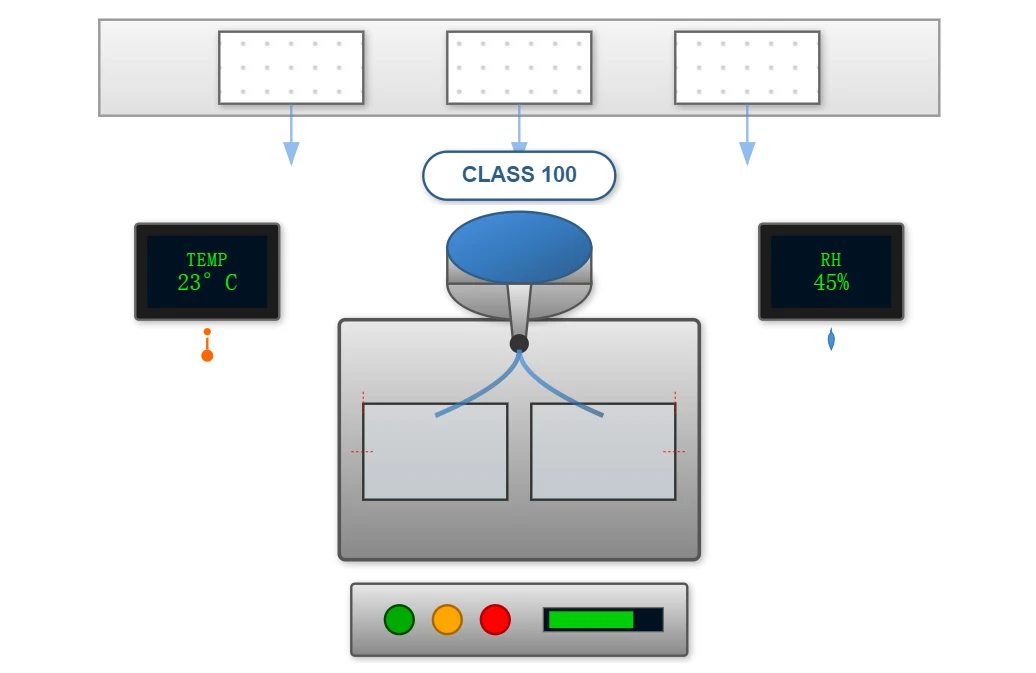

Injektion av flytande kristaller
Insprutningsprocessen för flytande kristaller för produktion kräver renrumsmiljöer som upprätthåller klass 100-standarder. Temperatur- och fuktkontrollsystem upprätthåller optimala förhållanden under hela monteringsprocessen, med temperaturer som hålls på 23 grader ±1 grad och luftfuktighet på 45 % ±5 %. Dessa stränga miljökontroller förhindrar kontaminering och säkerställer konsekvent flytande kristallinriktning över hela ytan.

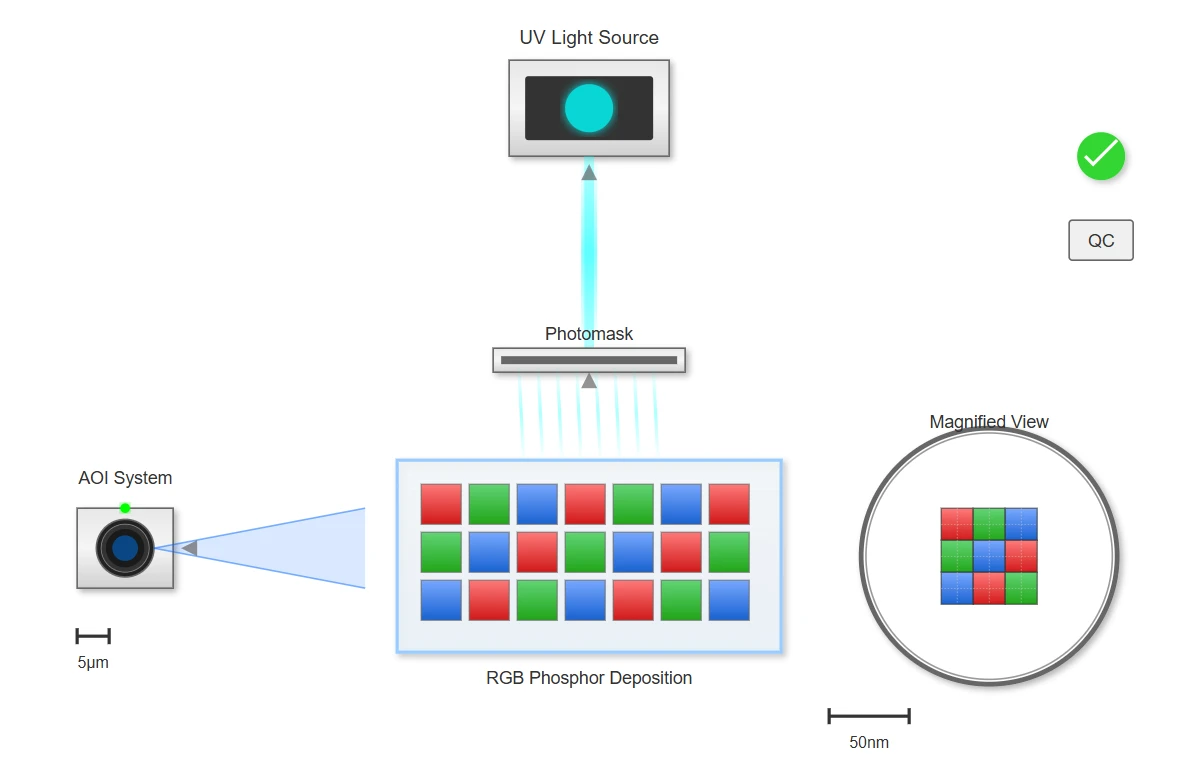

Färgfilterapplikation
Användning av färgfilter i tillverkningen använder avancerad fotolitografiteknik. Varje pixel innehåller exakt avsatta röda, gröna och blå fosforer, med avsättningsnoggrannhet mätt i nanometer. Tillverkningsprocessen inkluderar flera kvalitetskontrollpunkter där varje Bar Display genomgår optisk inspektion med hjälp av automatiserade visionsystem som kan upptäcka defekter så små som 5 mikrometer.

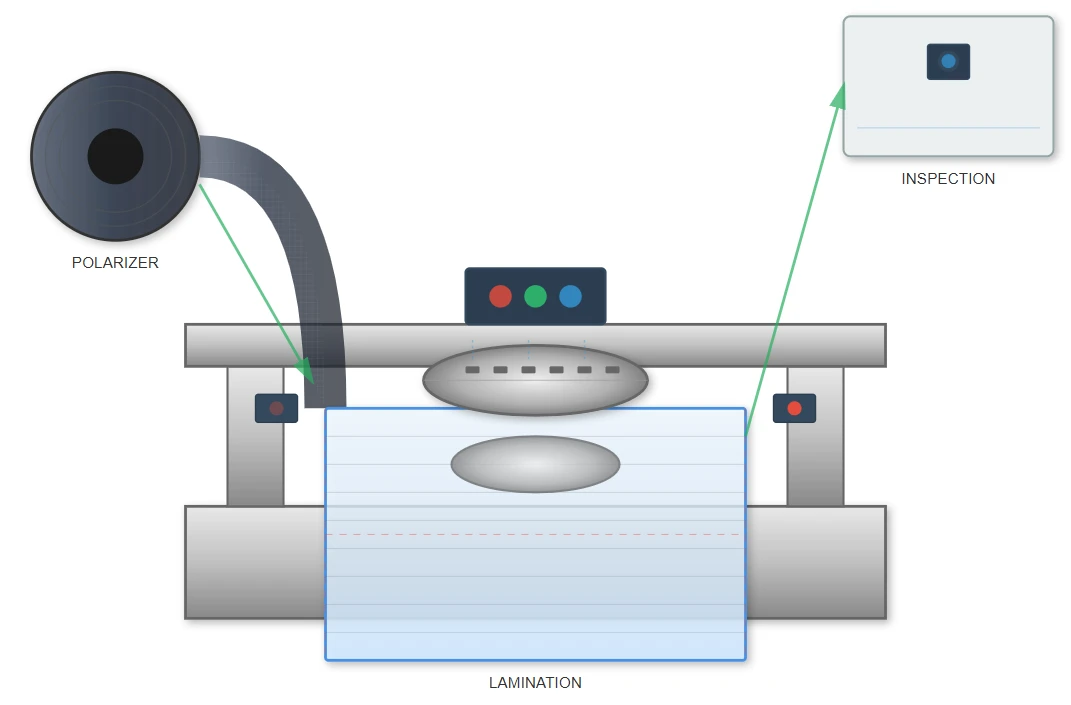

Polarisatorfäste
Polarisatorns fastsättningsfas representerar ett annat kritiskt steg i produktionen. Polariserande filmer med hög-transmittans appliceras med precisionslamineringsutrustning som eliminerar luftbubblor och säkerställer jämn vidhäftning över ytan. Polarisatorns inriktningsnoggrannhet påverkar direkt kontrastförhållandet och betraktningsvinkelns prestanda, vilket gör detta steg avgörande för att uppnå professionella-kvalitetsspecifikationer.

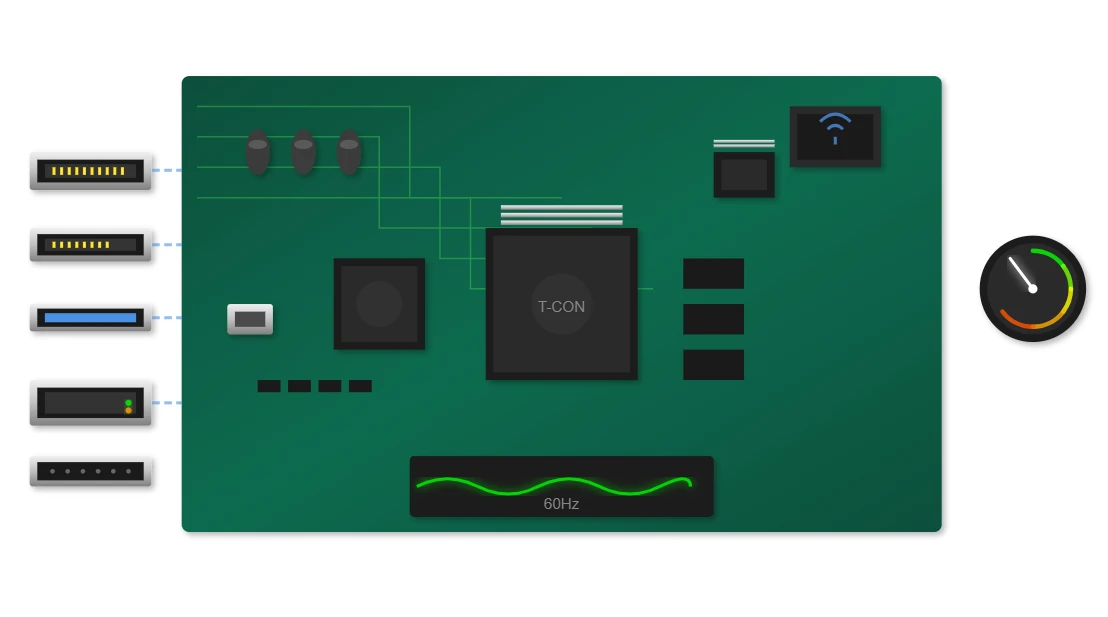

Elektroniska integrations- och styrsystem
Den elektroniska ryggraden i denna Bar Display innehåller sofistikerade förarkretsar och kontrollsystem. Integrationen av avancerade tidskontroller (T-CON) säkerställer exakt pixeladressering och hantering av uppdateringsfrekvens över hela panelen.
Systemet fungerar med standarduppdateringsfrekvenser på 60 Hz och bibehåller flimmerfri prestanda, som är avgörande för längre visningsperioder i kommersiella applikationer.
Effekteffektivitet
Maximal effekt: 120W (dubbel-sidig)
Standbyeffekt: < 1W
Branschledande-energieffektivitet
Anslutningsalternativ
HDMI
DisplayPort
Ethernet
Trådlös
USB
RS-232
Strömförbrukningsjämförelse mellan standardskärmar och 28" LCD Bar Display
Driftmiljöintervall
Temperaturområde 0 grader till 50 grader
Fuktighetstolerans 10 % till 85 % relativ luftfuktighet
MTBF-betyg 30 000 timmar

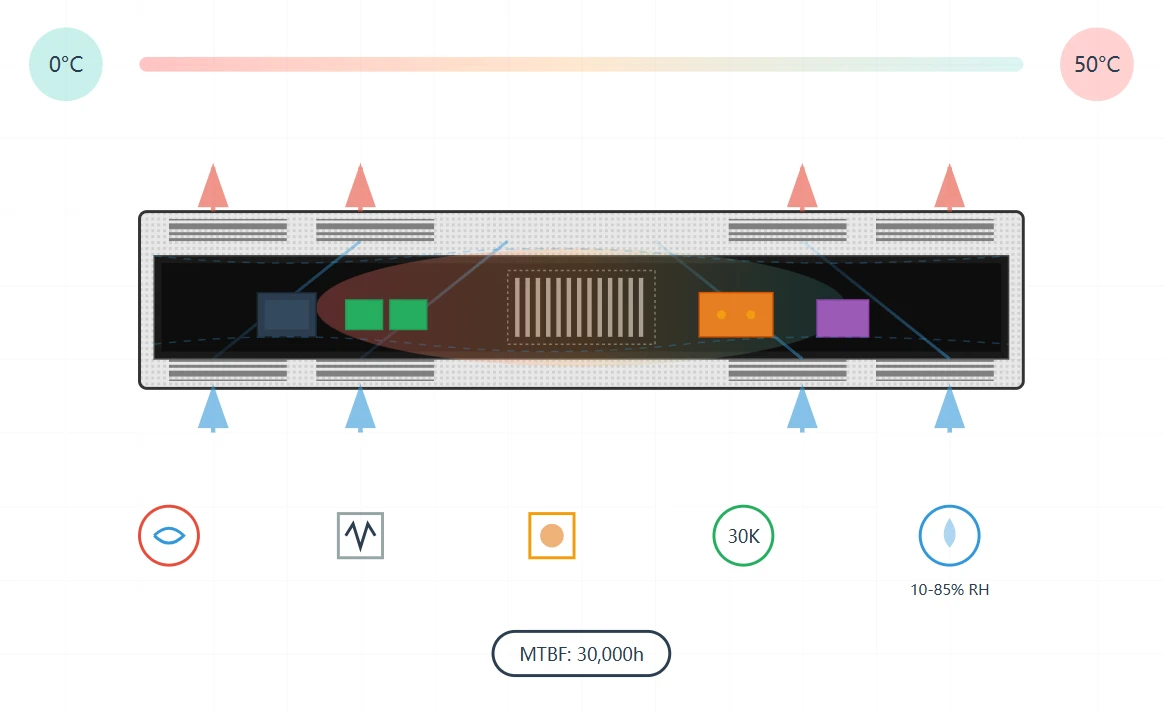

Thermal Management and Reliability Engineering
Termisk hantering representerar en kritisk aspekt av design och tillverkning. Den långsträckta formfaktorn hos en Bar Display presenterar unika termiska utmaningar som kräver innovativa kyllösningar.
Implementeringen av passiv kyla genom strategisk ventilationsplacering och kylflänsintegrering säkerställer optimala driftstemperaturer utan buller och underhållskrav från aktiva kylsystem.
Chassidesignen innehåller termiska modelleringsdata för att optimera luftflödesmönster. Beräkningsbaserade vätskedynamiksimuleringar styr placeringen av ventilationsöppningar och interna komponenters placering för att maximera konvektiv kylningseffektivitet.
Resultatet är ett system som kan arbeta kontinuerligt i omgivningstemperaturer från 0 grader till 50 grader samtidigt som komponenternas temperaturer hålls inom säkra driftsgränser.
Protokoll för tillförlitlighetstestning
Accelererad livslängdstestning under olika förhållanden
Termisk cykling mellan extrema temperaturområden
Vibrationsmotståndsutvärdering för hållbarhet vid transport
Bränn-vid testning vid förhöjda temperaturer
Förfaranden för screening av miljöstress
Verkliga-applikationsscenarier

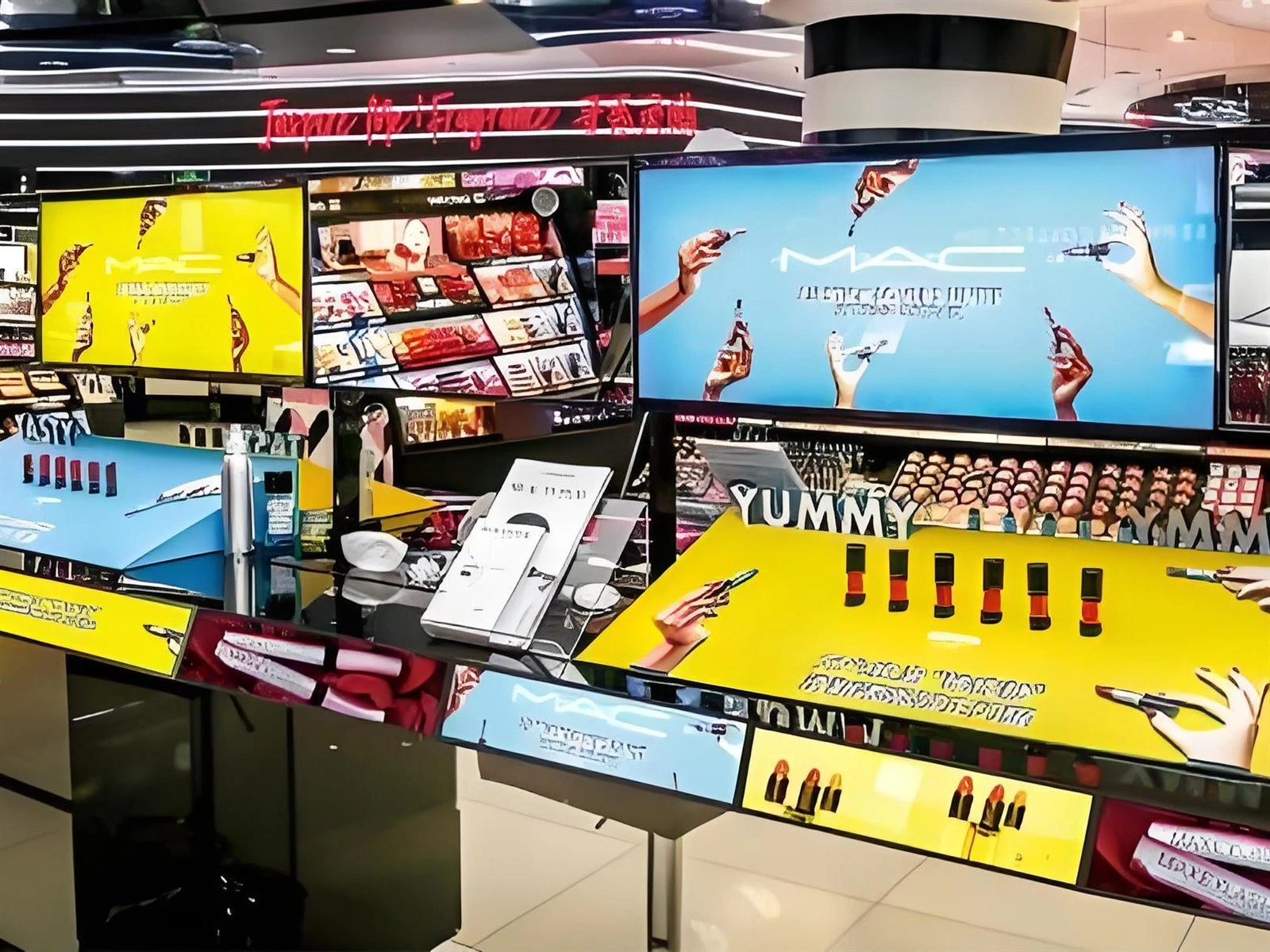

Detaljhandelsmiljöer
I detaljhandelsmiljöer fungerar dessa system som dynamiska-displaylösningar för hyllkanter, och tillhandahåller prisuppdateringar i realtid och reklaminnehåll direkt vid inköpsstället. Det långsträckta formatet kompletterar perfekt standard hyllmått och skapar en integrerad digital merchandisinglösning.

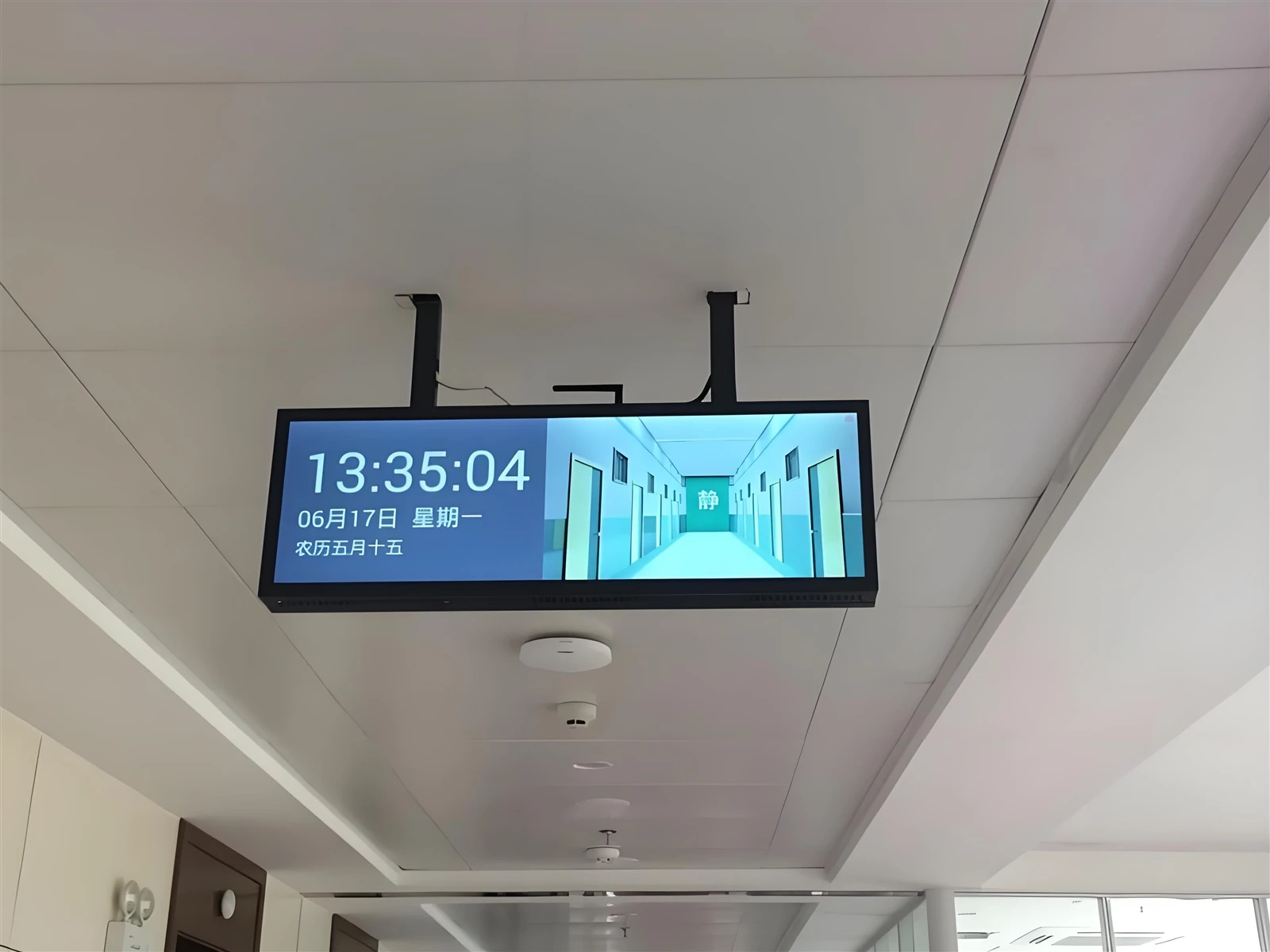

Transportnav
Flygplatser och tågstationer använder dessa displayer för avgångs- och ankomstinformation, med det breda formatet som ger utmärkt synlighet för passagerarinformationssystem. Den höga ljusstyrkan säkerställer läsbarhet även i ljusa, naturligt upplysta miljöer.

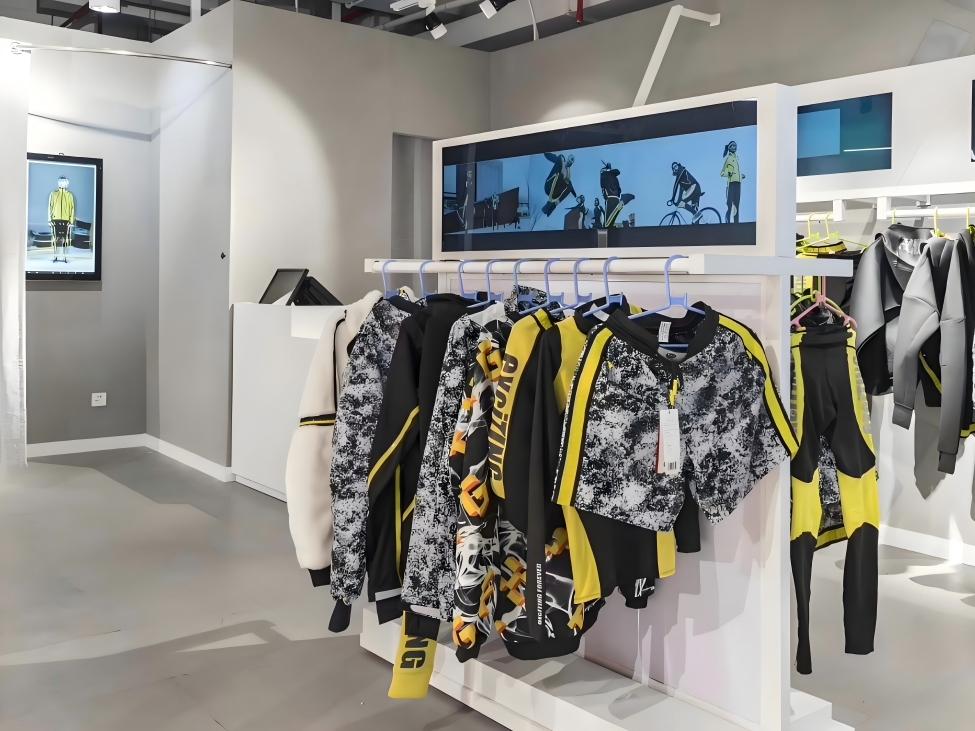

Företagsmiljöer
Modemiljöer för detaljhandeln I modemiljöer för detaljhandeln fungerar Bar Display som ett sofistikerat marknadsföringsverktyg. Klädbutiker utrustade med dessa system kan visa kampanjerbjudanden, säsongsbetonade kollektioner och lageruppdateringar i realtid.- Displayerna förbättrar shoppingupplevelsen genom att presentera stylingsförslag, storlekstillgänglighet och trendiga föremål i hela butiken.

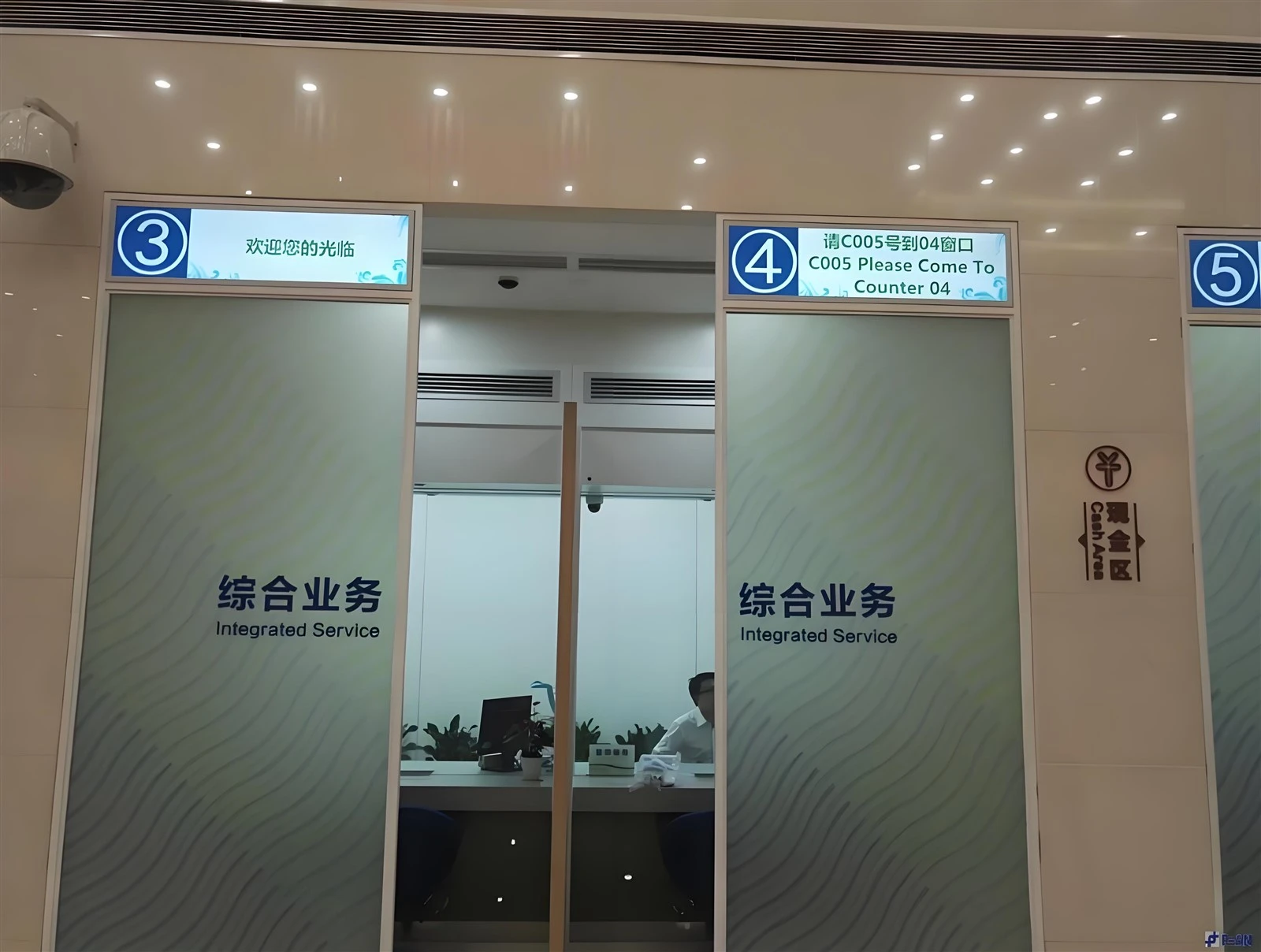

Bank & Finans
Bank- och finanssektorn har anammat denna teknik för köhantering och applikationer för visning av priser. Möjligheten att visa flera dataströmmar samtidigt gör den idealisk för att visa valutakurser och aktiekurser.
Content Management och Display Optimization
Effektivt utnyttjande av denna teknik kräver sofistikerade innehållshanteringsstrategier. Det unika bildförhållandet kräver speciellt formaterat innehåll som maximerar tillgängliga skärmegenskaper. Professionellt innehållsskapande för dessa applikationer innebär att förstå de betraktningsavstånd och vinklar som är typiska för installationsmiljöer.
Dynamisk innehållsschemaläggning för dessa system möjliggör tids-baserad innehållsrotation i linje med affärsverksamheten och kundernas trafikmönster. Avancerade innehållshanteringssystem stöder multi-zonlayouter, vilket gör att olika innehållstyper kan visas samtidigt över ytan. Denna förmåga förvandlar Bar Display till en mångsidig kommunikationsplattform som kan leverera riktade meddelanden till specifika målgrupper.
Integreringen av dataflöden i innehållssystem möjliggör informationsvisning i realtid-. Oavsett om det visar flöden i sociala medier, nyhetsuppdateringar eller affärsstatistik, blir systemet en dynamisk informationsportal. Möjligheten att integrera med olika datakällor genom API:er och RSS-flöden säkerställer att innehållet förblir aktuellt och relevant.
Innehållshanteringsfunktioner
Schemalagt innehåll
Tidsbaserad-innehållsrotation
Uppdateringar i realtid-
Live dataintegration
Analytics
Innehållsprestandastatistik
Flera-zonlayouter
Samtidig innehållsvisning
Fjärrhantering
Molnbaserat-kontrollsystem
Stöd för flera-språk
Globalt innehållsdistribution

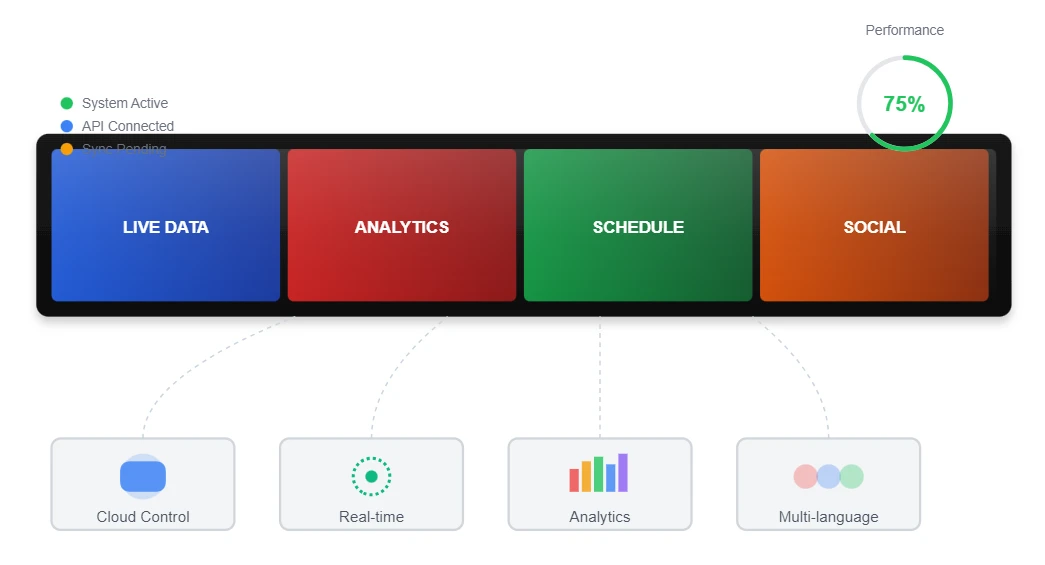

Content Zone Configuration
Det långsträckta formatet möjliggör zonindelning av kreativt innehåll, vilket gör att flera typer av information kan visas samtidigt samtidigt som den visuella harmonin bibehålls.
Optimala innehållsdimensioner
Rekommenderad upplösning: 1920 × 360 pixlar
Bildförhållande: 16:3
Innehållets uppdateringshastighet: 60Hz
Att tänka på vid installation och montering
Monteringsalternativ
Väggmontering
Säkert fästsystem som tillåter stående eller liggande orientering med lutningsjusteringsmöjligheter. Snabb-utlösningsmekanism för enkel åtkomst till underhåll.
Takupphängning
Hängmonteringssats med höjd-justerbara kablar. Lämplig för miljöer med högt-tak där väggmontering inte är möjlig.
Hyllintegrering
Anpassade fästen designade för sömlös integration med vanliga hyllsystem för detaljhandeln. Design med minimalt fotavtryck bevarar värdefullt hyllutrymme.
Viktspecifikationer
Enkel-modell: 3,2 kg
Dubbel-sidig modell: 4,5 kg
Installationsöverväganden
Kabelhantering
Den dubbel-sidiga karaktären hos dubbel-system kräver noggrann dragning av ström- och signalkablar för att bibehålla ett rent, professionellt utseende.
Integrerade kabelkanaler i monteringsmaterial
Dolda anslutningsfack
Snabb-anslutningsterminaler för enkel installation
Miljöfaktorer
Integrering av sensor för omgivande ljus
Reducering av bländning i miljöer med mycket-ljus
Skydd mot damm och fukt
Installationstid ~30 minuter
Kvalitetssäkring och testprotokoll
Tillverkningsexpertis inom produktion kräver omfattande kvalitetssäkringsprotokoll. Varje enhet genomgår omfattande tester genom hela produktionsprocessen, från individuell komponentverifiering till slutlig systemvalidering.
Optisk testning
Luminansjämnhetsmätningar över hela panelen
Validering av färgnoggrannhet mot industristandarder
Betraktningsvinkelverifiering vid flera positioner
Defektdetektering med hög-bildsystem
Verifiering av ljusstyrka och kontrastkalibrering
Elektrisk provning
Strömförbrukningsmätning vid olika ljusstyrkanivåer
Signalintegritetstestning över alla ingångsgränssnitt
Verifiering av elektromagnetisk kompatibilitet
Strömförsörjningsstabilitet under varierande belastningsförhållanden
Kontrollsystem funktionalitet validering
Miljötestning
Temperatur cykling mellan -20 grader och 60 grader
Fuktighetsexponeringstest (95 % RH vid 40 grader)
Vibrationsbeständighetstestning enligt ISTA-standarder
Saltspraytestning för korrosionsbeständighet
Lång-driftsbränning-i testin
Internationella efterlevnadsstandarder
ISO 9001
Kvalitetsledning
CE
Europeisk överensstämmelse
FCC
EMC-överensstämmelse
RoHS
Miljösäkerhet
UL
Säkerhetsstandarder

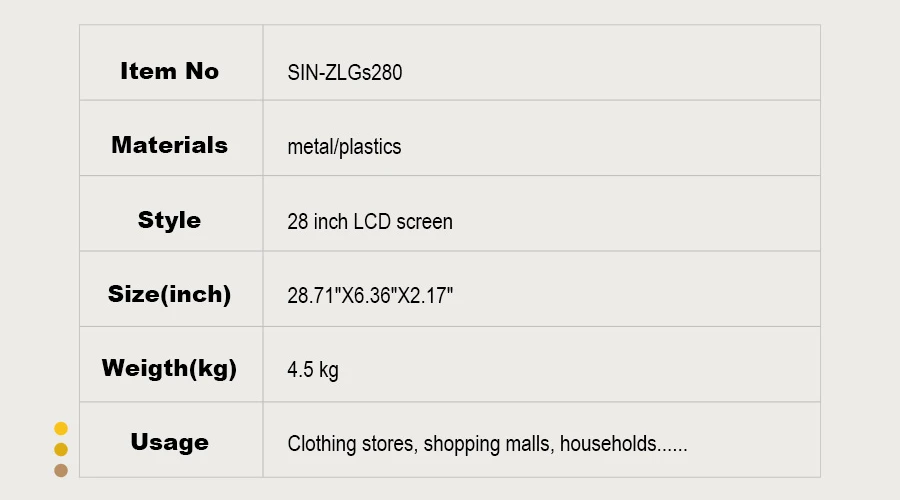

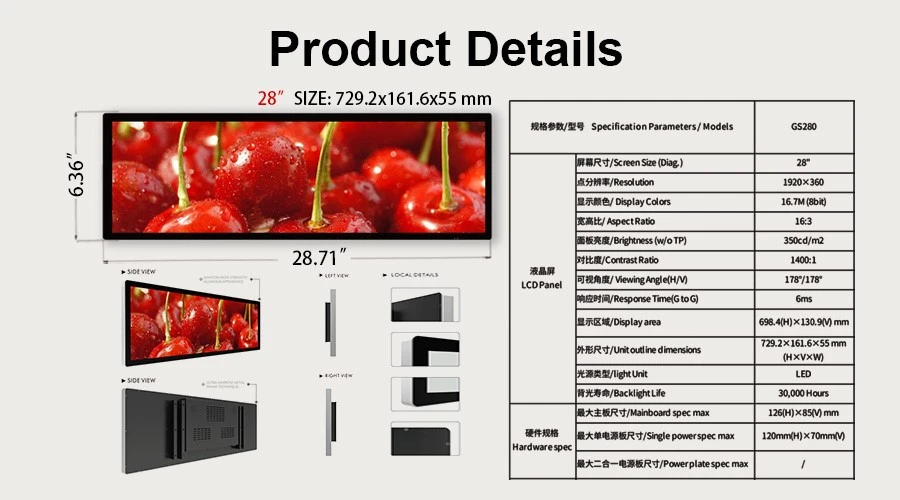

Sammanfattning av tekniska specifikationer
Visa parametrar
Storlek28 tum
Upplösning1920 × 360
Bildförhållande 16:3
Ljusstyrka350 cd/m²
Kontrastförhållande 1400:1
Betraktningsvinkel178 grader / 178 grader
SvarTid 6ms
Fysiska egenskaper
Mått729,2×161,6×55 mm
Vikt (enkel)3,2 kg
Vikt (dubbel)4,5 kg
KonstruktionAluminiumlegering
FrontramUltra-smal
MonteringVESA-kompatibel
Elektriska specifikationer
Strömingång100-240V AC
Max effekt120W
Standby Power< 1W
GränssnittHDMI, DP, USB
NätverkEthernet, Wi-Fi
KontrolleraRS-232, IR
Miljö
Drifttemp0 grader - 50 grader
Lagringstemp-20 grader - 60 grader
Fuktighet10 % - 85 % RH
MTBF30 000 timmar
IP-betygIP54 Fram
KylPassiv
