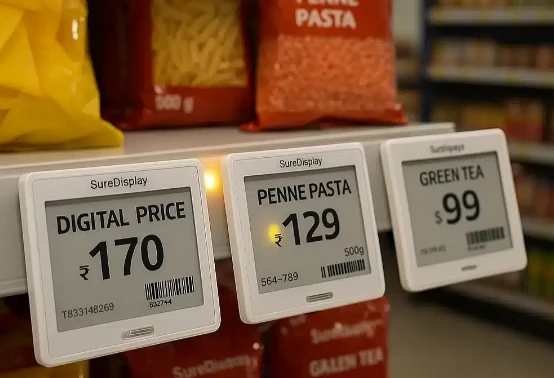

Här är vad de flesta människor inte förstår om ESL: en fristående skärm är ingenting. Bokstavligen värdelös. Du behöver ennätverkatt leverera data till den,programvaraatt berätta vad den ska visa, ochpersoneratt distribuera hela systemet i verkliga butiker-det är vad som utgör en "lösning". Själva terminalen, utan nätverket, är en tegelsten. Och utan att plattformen matar den med data, vad är poängen?
I ett projekt insisterade en kund på att sätta basstationer inuti takpanelerna eftersom de tyckte att det såg renare ut. De fick höra att signalen inte skulle tränga igenom bra. De lyssnade inte. Tre veckor efter lanseringen visade hälften av etiketterna i den frysta delen inaktuella priser. Var tvungen att riva ut allt och göra om det. Kostade dem tre gånger.RF-planeringsärenden.
Etiketterna själva

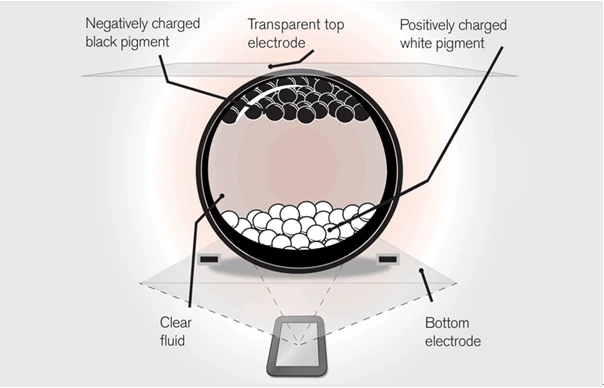

Varför E-bläck?
ESL-terminaler är bindande till e-bläckskärmar (E-bläck), och detta val är inte av misstag. Så som en maskinvaruingenjör en gång förklarade det: föreställ dig små kapslar fyllda med svarta och vita partiklar som flyter i olja. Zappa dem med elektricitet, partiklar rör sig, bild visas. När bilden väl har bildats stannar den bara där. Bryt strömmen, spelar ingen roll. Bilden finns kvar. Den tekniska termen ärbistabil displayeller något sånt.
Energiförbrukningunder statisk visning är praktiskt taget ingenting. Testdata visar en 2,13-tum svart-etikett som körs på ett CR2450-knappbatteri, som uppdateras två gånger dagligen, räckte6 till 8 år. Även med uppdateringsfrekvensen vriden upp till mer än 5 gånger dagligen, är det fortfarande cirka 4 år.
Sedan är det faktum att det inte avger ljus-det fungerar genom att reflektera omgivande ljus, precis som papper gör. Du vet hur LCD-skärmar blir helt oläsliga i direkt solljus? E-bläck förblir helt klart. Ochbetraktningsvinklarär i grunden ett icke-problem. Kunderna står inte alltid direkt framför etiketten, eller hur? Spelar ingen roll med e-bläck.
Här är något som många inte vet: kärntekniken för e-bläckskärmar globalt är nästan monopoliserad av ett företag-Taiwans E Ink Corporation. Nästan alla ESL-tillverkares skärmar kommer från E Ink eller dess auktoriserade partners. Denna strukturella faktor påverkar djupgående kostnaden och konkurrensbilden för hela branschen.

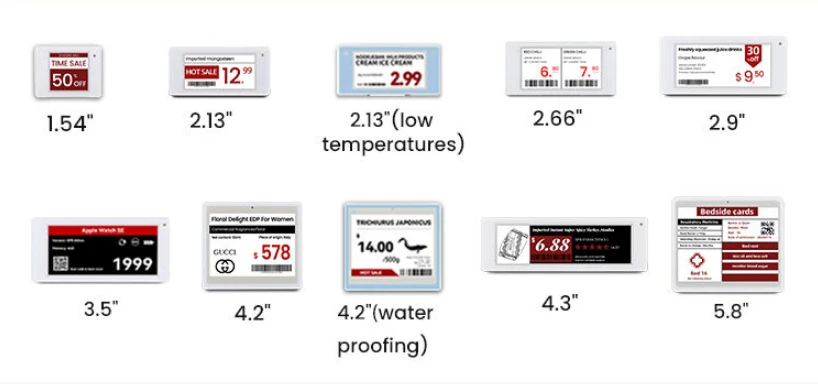

Storleksalternativ
Storleksmässigt-finns det ett ganska brett utbud:
1,5 tum- vanliga hyllkanter för vardagsprodukter
2,9, 4,2 tum- objekt som behöver lite mer information
6 tum- färskvaror, utrymme för ursprung, klass, kanske en QR-kod
7,5 tum och uppåt- slutkapslar och kategorirubriker, ibland ända upp till 13 tum
Vissa 13,3-tums skyltar används som digitala miniskyltar, men vid den tidpunkten börjar linjen med skyltar att suddas ut.

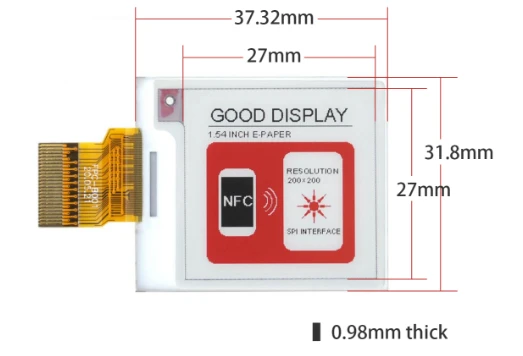

Färgavvägningar
Nu har e-bläck sina begränsningar. De tidiga versionerna var endast svartvita. Sedan kom tillverkarna på hur man lägger till entredje färgen-vanligtvis röd eller gul-vilket var en stor sak för reklamtext. På senare tid har det skett en push motfull-färgskärmar.
Här är avvägningen, och den är betydelsefull:
| Typ | Uppdateringstid | Kostnad (2,9 tum) |
|---|---|---|
| Svart-och-vitt | 1-2 sekunder | Baslinje |
| Tre-färger | 10-15 sekunder | ~2x |
| Full-färg | 20+ sekunder | 3-4x |
Att titta på en uppdatering av tre-färgskärmar är ganska smärtsamt. Så de flesta återförsäljare håller fast vid svart-och-vitt eller tre-färgat. Full-färg tenderar att dyka upp ikosmetikaavdelningar, vinvisningar-ställen där den visuella presentationen är värd priset.
Varför detta ens är viktigt-Det faktiska problemet
En regional kedja stormarknad i Zhejiang gjorde en beräkning: för en av deras butiker med42 000 SKU:er, en kampanjprisändring som involverar 15 % av de produkter som krävs8 anställda arbetar nästan 6 timmarför att slutföra alla etikettändringar. Innan etikettbytena var klara såg en stor del av kunderna att priserna inte överensstämde med kassapriserna. Deras interna revisionsdata visade att felfrekvensen för pappersprislappar låg runt3.2%-omkring 3 av 100 produkter har ett felaktigt pris.
Felaktig prissättning leder till en rad problem:
Kunder upptäcker i kassan att priset skiljer sig från hyllpriset-mycket dålig upplevelse
På många ställen kan kränkningar mötaböter
Marknadsföringsstrategier kan inte genomföras som planerat
Utförsäljningsartiklar missar sitt optimala försäljningsfönster
ESL är i huvudsak enbro. I traditionell detaljhandel existerar "priset i systemet" och "priset på hyllan" som två oberoende saker. När systemet ändrar ett pris uppdateras inte hyllan automatiskt-någon måste gå och ändra det. Denna "någon" är flaskhalsen i informationsöverföringen-som ger förseningar, fel och kostnader. Vad ESL gör är att använda teknik för att eliminera denna flaskhals, vilket gör att data kan flöda direkt till hyllterminaler utan manuellt relä.
Eftersom mänskligt arbete är flaskhalsen, använd teknik för att ersätta det. I samma ögonblick som data ändras i systemet, skjuts det till etiketter genom nätverket, etiketter uppdateras automatiskt. Ingen promenad till hyllorna, inget papper, inget tryck.Fördröjningen komprimerad från timmar till minuter, felfrekvensen sjunker från flera procent till nära noll, arbetskostnaderna minskar avsevärt.
När prisuppdateringar inte längre är en flaskhals öppnar sig nya möjligheter.Dynamisk prissättningblir möjligt. Online- och offlinepriser kan synkroniseras i realtid-. Marknadsföringsaktiviteter kan träda i kraft precis till den andra. Det är det verkliga värdet.

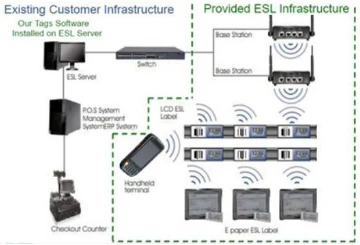

Kommunikationsstycket
Etiketter är händer, basstationer är nerver, ansvariga för att överföra instruktioner från hjärnan (plattformen) till varje hand.
Basstationerär vanligtvis flata lådformade-, liknande i storlek som hemmaroutrar, installerade i tak, hyllor eller väggar. Varje basstation täcker ett intervall av10 till 50 meter, beroende på kommunikationsprotokoll, överföringseffekt och miljöstörningar. En vanlig 3 000 kvadratmeter stor stormarknad distribueras vanligtvis45 till 60 basstationer, med det fräscha kylda området som kräver tätare utbyggnad på grund av problem med signalavskärmning.
Kommunikationsprotokoll
Det är här tillverkare särskiljer sig-kommunikationsprotokollen. Här är vad olika leverantörer har delat under åren:
2,4 GHz proprietär (SES-imagotag, Hanshow)
De stora killarna gick med 2,4 GHz proprietära grejer. Deras ingenjörer förklarar att de ville ha full kontroll över hur protokollet beter sig för ESL specifikt. Förnuftigt. Nackdelen-en gång i deras ekosystem,byta är en mardröm. Deras etiketter pratar inte med någon annans basstationer. En kund ville blanda och matcha. Det gick inte att göra.
Sub-GHz (433MHz, 868MHz)
Vissa leverantörer föredrar de lägre frekvenserna. En Pricer-representant förklarade att lägre frekvenser slår igenom hinder bättre, vilket följer vad som observerades i ett lagerprojekt med mycket betong. Men denreglerna är olika i alla länder, och antennerna blir större. Det är en avvägning.
Bluetooth lågenergi
Blir populär, särskilt bland de nyare spelarna. Chips är smutsbilliga nu, och det finns den här överklagandet att låta kunder knacka på sina telefoner på etiketter för produktinformation. Den demonstrerar bra. I faktiska täta utbyggnader, dockräckviddsbegränsningarbörja visa, och det finnskanalstockning. I ett projekt måste uppdateringsscheman fördelas eftersom för många etiketter försökte prata samtidigt.
Infraröd
Pricer använder detta i vissa av sina system. Fungerar utmärkt där det finns problem med elektromagnetiska störningar. Men det finns ett behov avfri sikt, vilket, i en riktig butik med folk som går runt och saker som blir rörda, inte alltid är realistiskt.
Maktparadoxen
Det här är vad som gör ESL-kommunikation väldigt svår att få till: etiketter behöver knappt smutta på ström-batterier som håller i 5 till 10 år-men de måste fortfarande fånga uppdateringar när de skickas. Sättet de löser detta är genomsynkroniserade sömn-väckningscykler. Etiketter är i princip i koma för det mesta, de vaknar bara för en bråkdels sekund under förinställda fönster för att kontrollera om det är något nytt. Power-profiler visar att dessa saker är innemikroampere-sömn mer än 99 % av tiden.
Varför RF-planering skapar eller bryter projekt
Här bör mer tid spenderas, eftersom en hel del ESL-projekt har framgång eller misslyckande till stor del beroende på kvaliteten på kommunikationsnätverksplaneringen.
Metallhyllorreflekterar och blockerar signaler, så basstationspositioner måste utformas noggrant
Kylskåpär i grunden Faraday-burar-metallskåp, kompressorstörningar, glasdörrar alla påverkar signalerna. Vanligtvis behövs separata reläenheter inuti
Toppuppdateringsperioder ochdubbel täckningför nyckelområden för att förhindra enskilda felpunkter

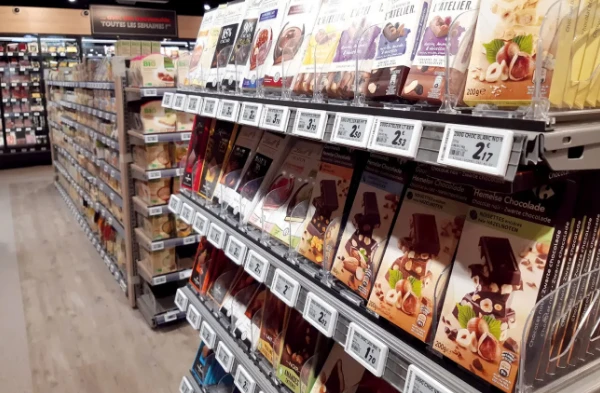

Så vad är ESL, ändå-En definition
Electronic Shelf Label Solution, uppdelad:
Elektronisk- skiljer det från papper
Hylletikett- det är en hylltagg, inte en reklamskärm
Lösning- det är en komplett lösning, inte en enda produkt
Varför måste det kallas "lösning"? En fristående elektronisk etikett är verkligen meningslös-den kan inte få priser av sig själv, kan inte veta vad den ska visa själv, kan inte uppdatera av sig själv. Den måste förlita sig på enkommunikationsnätför att få instruktioner, lita på enmjukvaruplattformför att få data. Det är typ det första du ska linda med ESL.
Mjukvarusidan
I grund och botten måste det finnas någon plattform som hämtar prisdata från ERP eller POS, räknar ut vad som händer på vilken etikett och driver ut det. Det finns mallredigerare för att designa etikettlayouter och viss logik för när uppdateringar ska skickas.
Deintegrationsdelenmed befintliga system-det är där projekt fastnar i månader. Äldre ERP, konstiga dataformat, IT-avdelningar som inte ger åtkomst.
Att få in den här saken i en butik
Ett ESL-system från ingenting till färdigställande kräver att man går igenom en komplett teknisk implementeringsprocess. Komplexiteten i denna process överträffar ofta förväntningarna hos förstagångsanvändare. Många projekt går åt sidan här, så det här avsnittet förtjänar verklig uppmärksamhet.

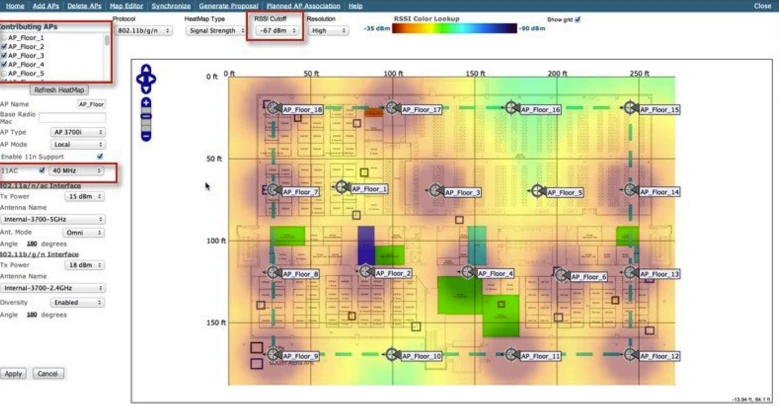

RF-undersökningen-Där projekt dör
Men det som dödar de flesta projekt?RF-undersökning. Eller snarare, bristen på en ordentlig.
ESL förlitar sig på trådlös kommunikation, och verkliga detaljhandelsmiljöer är fulla av hinder och störningar:
Metallhyllorreflekterar signaler
Kylskåpär naturliga Faraday-burar
Betongväggarblockpenetrering
Andra trådlösa enheterorsaka störningar
Under högtrafik,Människokroppar absorberar själva signaler
En ordentlig RF-undersökning är faktiskt mycket jobb. Det börjar med att kartlägga den fysiska miljön-där väggarna är, var metallhyllorna finns, vad som genererar störningar. Sedan visar signalutbredningstester hur frekvenser faktiskt beter sig i det specifika utrymmet. Testa gränsförhållandena, de konstiga hörnen, områdena nära lastkajen. Utgången är inte bara "lägg basstationer här"-det bör vara exakt positionering, som ner till centimeter, tillsammans med täckningskartor som visar var signalen är stark, var den är svag och vad man ska göra åt problemställena. Det är tråkigt, men det räddar från det mardrömsscenario som nämndes tidigare.
Många leverantörer hoppar över detta eller gör det halv{0}}för att spara kostnader. Sedan undrar de varför 15 % av etiketterna fortsätter att vara offline.
Webbplatsbedömning
Första steget är att förstå butikssituationen:
Fysisk miljö- butiksyta, takhöjd, golvlayout, hylltyper
Produktkrav- totala SKU:er bestämmer etikettkvantitet, kategorifördelning avgör storleksförhållanden
IT-miljö- vilka ERP/POS-versioner körs, hur är nätverksinfrastrukturen
Installation av basstation
Takmonteringär det vanligaste tillvägagångssättet-det finns en fri sikt till hyllorna och den är ur vägen. Men om taket är för lågt eller om det inte finns någon bra monteringspunkt kan de placeras ovanpå hyllorna istället. Väggmontering fungerar som ett komplement för vissa områden.
Kraften levereras vanligtvis genomPoE, vilket är bekvämt eftersom endast en kabel behöver gå. Det betyder att PoE växlar för att driva allt, och beroende på installationen, kanske en lokal server eller gateway.
Glöm inteUPS-om strömmen går av och systemet kraschar fult, kan det skada databasen.
Etikettdistribution
Ta emot försändelsen, inspektera dem, kör aktiveringstester för att se till att de faktiskt fungerar
Skanna varje etikett och bind den till motsvarande produkt i systemet
Fysisk installation beror på vilken typ av hyllor som finns på plats
Vissa etiketter hakar fast i hyllkanten, andra glider in i en skena. Det finnsmagnetiskaför metallytor,självhäftande sådanaför släta ytor, ochsmå stativför montrar. Inget komplicerat, bara tidskrävande- när du gör tusentals av dem.
Testning & Validering
Funktionstestning- fungerar allt som förväntat?
Täckningstestning- varje enskild etikett
Stresstestning- under toppbelastning i minst 72 timmar
Systemintegration har redan nämnts-det är här projekt dör. Enbart den gemensamma felsökningsfasen kan ta veckor om de äldre systemen är tillräckligt röriga.
