Dessa fel har mönster, och de flesta kan diagnostiseras på 30 minuter eller mindre. Den här guiden är uppbyggd kring hur felsökning faktiskt fungerar: börja från det du kan se på skärmen och arbeta sedan bakåt till orsaken. Oavsett om du underhållerkommersiella LCD-skärmari detaljhandeln, kör paneler i offentliga kiosker eller felsöker inbäddad hårdvara under utvecklingen är diagnostikprocessen densamma.
Snabbreferens för symtom
Använd den här tabellen som ditt första filter. Flera orsaker kan ge samma symptom, så behandla det som en startriktning, inte ett slutgiltigt svar.
| Symptom | Mest trolig orsak | Första åtgärden |
|---|---|---|
| Helt mörk skärm, ingen bakgrundsbelysning | Strömavbrott eller trasig säkring | Mät inspänningen vid modulstiften |
| Skärmen på men väldigt nedtonad | Bakgrundsbelysningsförsämring eller felaktig LED-array | Testa bakgrundsbelysningskretsen oberoende |
| Svag bild synlig endast med en ficklampa | Bakgrundsbelysningsfel - panelen i sig fungerar | Inspektera LED-remsor och drivkrets |
| Flimrande eller blinkande display | Lös bandkabel eller instabil matningsspänning | Sätt tillbaka alla kontakter; kontrollera tillförsel rippel |
| Vertikala eller horisontella linjer över skärmen | Sprucket substrat eller drivrutins-IC-fel | Visuell inspektion; byt drivrutinskort |
| Förvrängda eller saknade tecken | Protokollfel eller firmware-bugg | Verifiera kommunikationsinställningar mot datablad |
| Vit skärm utan innehåll | Initieringsfel eller signalförlust | Kontrollera protokollkonfiguration; bekräfta återställningstidpunkten |
| Ihållande spökbild eller inbränning- | Statisk bild på åldrande panel för lång | Strömcykel; kör pixel-uppdatera testmönster |
| Touchingång registreras inte | Skadad pekkabel eller skadad firmware | Kontrollera bandkabeln; re-flash touch-kontroll |
| Slumpmässiga återställningar eller strömförsörjning | Spänningstopp eller otillräcklig strömkapacitet | Mät matningen med oscilloskop; lägg till överspänningsskydd |
Vad orsakar faktiskt LCD-modulfel?
Försämring av bakgrundsbelysning
Bakgrundsbelysningen är det vanligaste-komponentfelet i LCD-moduler. LED-arrayer dämpas gradvis under sin livslängd - tillverkare kvalificerar produkter motJEDEC halvledartillförlitlighetsteststandarder, och rankad livslängd varierar avsevärt mellan konsument-klass och industri-paneler. Se alltid din specifika moduls datablad för dess nominella livslängd under dina driftsförhållanden, inte en allmän industrisiffra.
En display med försämrad bakgrundsbelysning klarar fortfarande elektriska kontroller. Panelen fungerar - den kan bara inte producera en läsbar bild i normalt omgivande ljus. Om skärmen ser acceptabel ut i ett mörkt rum men blir nästan osynlig under stark kontorsbelysning eller utomhus är bakgrundsbelysningen det första att testa.
⚠️ Vanligt misstag:kompenserar för en dämpad bakgrundsbelysning genom att skjuta upp ljusstyrkan till maximalt. Detta påskyndar LED-slitage och förkortar den återstående livslängden för en redan-försämrad komponent. Att välja hårdvara med lämplig ljusstyrka från början undviker problemet helt - se vad som skiljerkommersiella-LCD-modulerfrån konsumenternas-klassalternativ.
Problem med kontakt och kabel
Bandkablar, zebrakontakter och lödfogar försämras under vibrationer, termisk cykling och upprepad böjning. Felläget är nästan alltid intermittent: flimmer vid vissa riktningar, tappade skärmsegment under vibrationer eller en skärm som fungerar vid start men misslyckas vid driftstemperatur. Att återsätta varje kontakt innan du beställer delar löser en betydande del av fältklagomål utan kostnad.
Miljöstress
Kyla saktar ner flytande kristaller; värme accelererar polarisatoråldring och adhesiv delaminering; Fuktighet korroderar elektroder från insidan, vilket skapar saknade skärmsegment som gradvis förvärras under veckor. Ange alltid för värsta-fallsförhållanden, inte genomsnittliga. För tillämpningar i krävande miljöer,integrerade LCD-skärmslösningar med matchade miljöklasserär värda att utvärdera före driftsättning, inte efter ett fältfel.
⚠️ Vanligt misstag:testa en skärm i labbförhållanden och anta att den kommer att fungera likadant utomhus, i ett kallt lager eller nära en fuktkälla - utan att verifiera att modulens klassade IP-klass och temperaturintervall faktiskt matchar implementeringsmiljön.
Strömförsörjningsproblem och drivrutinsfel
Spänningsspikar orsakar omedelbar skada på drivrutinen IC. Mata rippel - AC-brus på DC-skenan - orsakar mer subtil, kumulativ skada: slumpmässiga återställningar, bildbrus och förkortad LED-livslängd. Se din moduls datablad för dess maximalt tillåtna rippelspänning; det finns ingen universell tröskel som gäller för alla paneltyper.
Firmware-buggar och protokollfel är en separat kategori som efterliknar hårdvarufel på ett övertygande sätt. En vit skärm eller förvrängd utgång efter ett kortbyte eller programuppdatering är ofta ett konfigurationsfel, inte en trasig panel. Denna distinktion spelar roll närjämför LCD- och LED-barskärmsformat- olika tekniker har olika protokollbeteende och felsignaturer.
Sex-diagnostikprocess
Arbeta igenom dessa i ordning. Sluta så snart du identifierar felet - onödiga byten slösa tid och introducera nya variabler.
Steg 1 - Visuell inspektion innan ström-på.Leta efter sprickor, kondens bakom panelen, brännmärken på kretskortet och förskjutna eller krökta bandkablar. Slå inte på ström om du hittar fysisk skada. En kortsluten anslutning kan orsaka kaskadskador som är mycket dyrare än det ursprungliga felet.
Steg 2 - Verifiera inspänningen.Använd en multimeter vid modulens strömingångsstift. Typiska märkspänningar för TFT-paneler är 3,3V, 5V eller 12V - kontrollera ditt datablad. En läsning på mer än 5 % utanför specen motiverar utredning. För intermittenta fel, lägg till ett oscilloskop för att kontrollera matningsrippeln mot databladets tillåtna specifikation.
Steg 3 - Isolera bakgrundsbelysningen.I ett dunkelt rum lyser du med en ficklampa på panelytan i en vinkel. Om du kan urskilja en svag bild är panelen funktionell och bara bakgrundsbelysningen har misslyckats. Detta enda test eliminerar halva diagnosträdet på under 10 sekunder - och fungerar lika bra påbar-format LCD-skärmarsom på vanliga rektangulära paneler.
Steg 4 - Byt kablar och kort metodiskt.Ladda ett känt-bra testmönster. Byt ut bandkabeln mot en verifierad fungerande enhet. Om felet följer kabeln är det kabeln som är problemet. Om det stannar med brädet, är styrelsen nästa. Byt ut den billigaste och mest tillgängliga komponenten först.
Steg 5 - Kontrollera kommunikationsprotokollet.En vit skärm eller förvrängd utgång efter ett kortbyte är nästan alltid ett konfigurationsfel. Verifiera överföringshastighet (UART), SPI-läge (CPOL/CPHA) eller I2C-adress mot databladet. Detta steg fångar en oproportionerligt stor andel av felenkioskvisningsmiljöerdär moduler byts ut i fält, ofta från ofullständig dokumentation.
Steg 6 - Replikera fältförhållandena på bänken.En skärm som fungerar i labbet men misslyckas i driftsättning har nästan alltid en orsak till termisk eller vibration. En kontakt som är marginell vid 22 grader kan öppnas helt vid 55 grader. Applicera kontrollerad värme under bänktestning - ett fel som uppträder över en viss temperatur identifierar termisk expansion som mekanismen direkt.
Reparera eller byta ut? En beslutsram
Reparation är vettigt närfelet är lokaliserat till en enda utbytbar komponent - en kabel, ett bakgrundsbelysningssystem, en firmwareuppdatering - modulen är en del av ett system där inköp av en ersättning innebär betydande stillestånd eller omdesign och reparationskostnaden är klart mindre än en ny enhet.
Ersättning är mer meningsfullt närflera symtom uppträder samtidigt. Dämpad bakgrundsbelysning, kontaktslitage och bildspökbilder som visas tillsammans är en tillförlitlig indikator på slutet av livslängden, inte ett enda fel som kan åtgärdas. Det är också vettigt att byta ut när en aktuell modul erbjuder bättre specifikationer - högre ljusstyrka, bredare driftstemperatur, bättre inträngningsskydd - som skulle minska framtida underhållsbörda.
Innan du bestämmer dig för någon av vägarna, arbeta igenom dessa fem frågor:
- Är detta enhetens första fel, eller har det misslyckats tidigare?
- Är felet begränsat till en enda utbytbar komponent?
- Håller den totala reparationskostnaden - delar, arbete och stillestånd - klart under ersättningskostnaden?
- Kommer den reparerade enheten realistiskt att hålla genom systemets återstående servicebehov?
- Erbjuder en nuvarande ersättare betydligt bättre specifikationer för denna applikation?
Om tre eller fler svar föredrar ersättning är det i allmänhet den tydligare vägen. Bläddra igenom helaproduktsortimentellerprata med en specialistom inköp. För detaljhandel och skyltsammanhang,anpassade LCD-konfigurationer för återförsäljarskyltarger ofta bättre-ekonomi på lång sikt än ett direkt byte-mot-liknande.
Förebyggande underhåll
- Miljökontroller:Implementera inom modulens nominella temperatur- och luftfuktighetsområde, med värsta-fallsförhållanden för planering. I miljöer med hög-fuktighet är förseglade kapslingar med verifierade IP-klassificeringar ett krav, inte en försiktighetsåtgärd.
- Strömhantering:Använd reglerade förnödenheter med hårdvaruöverspänningsskydd. Undvik att köra bakgrundsbelysningen kontinuerligt med maximal ljusstyrka -. Adaptiv ljusstyrkekontroll minskar LED-slitage utan synlig påverkan på användbarheten.
- Schemalagda inspektioner:Kontrollera varje månad - att kontakten sitter och leta efter kondens. Kör kvartalsvis - ett diagnostiskt testmönster och verifiera matningsspänningen under belastning. Varje år - kontrollera tillförselns rippel och inspektera optiska skikt för delaminering eller polarisatoråldring.

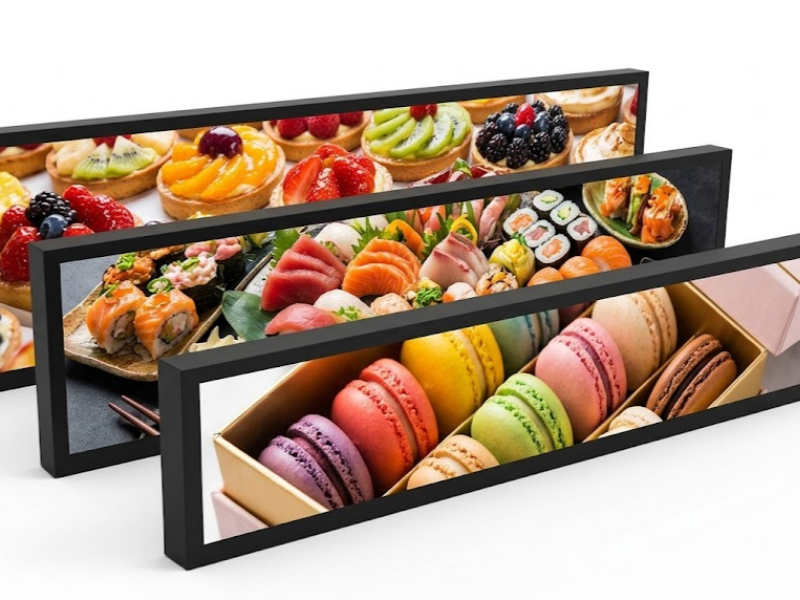

Försjälvbetjäningsterminal.-implementeringar som körs kontinuerligt i miljöer med hög-trafik, är kvartalskontrollen den enstaka underhållsaktiviteten med högst-värde.Sträckta LCD-skärmar som används i stormarknadsmiljöerutsättas för specifik exponering för fukt och rengöringskemikalier som standardunderhållsscheman kanske inte till fullo åtgärdar.
Vanliga frågor
Min LCD visar en vit skärm - är panelen trasig?
Inte nödvändigtvis. En vit skärm är oftare ett kommunikations- eller initialiseringsfel än fysisk skada. Verifiera protokollkonfigurationen - baudhastighet, SPI-läge eller I2C-adress - mot modulens datablad. Detta är särskilt relevant efter en firmwareuppdatering eller kortbyte där inställningarna kanske inte har överförts korrekt.
Hur vet jag om bakgrundsbelysningen eller LCD-panelen har misslyckats?
Lys med en ficklampa på skärmytan i en vinkel i ett mörkt rum. Om du kan se en svag bild, producerar panelen utdata korrekt och bara bakgrundsbelysningen har misslyckats. Ingen bild alls under en ficklampa betyder att felet finns i panelen, förarkortet eller signalvägen mellan dem.
Kan en flimrande display fixas utan att byta ut modulen?
I de flesta fall, ja. Flimrande orsakas oftast av en lös bandkabel, en marginell lödfog eller överdriven tillförselvåg. Att återinsätta kontakter och verifiera matningsspänningens stabilitet under belastning löser de flesta flimrande klagomål innan någon komponentbyte behövs.
Är det säkert att slå på en skärm som har utsatts för fukt?
Nej. Låt modulen torka helt i en miljö med låg-fuktighet innan du sätter på ström. Att slå på en våt display riskerar elektrodkorrosion och kortslutning som kan skada panelen permanent.
Varför fungerar min display på bänken men misslyckas i fält?
Enbart intermittent fältfel- orsakas nästan alltid av termisk expansion vid driftstemperatur, vibrations-inducerad kontaktintermittens eller kondens under uppstart. Replikera den faktiska implementeringsmiljön - temperatur, vibration, fuktighet - under bänktestning. För vägledning om att välja hårdvara som hanterar krävande förhållanden mer konsekvent,denna översikt över högpresterande LCD-skärmalternativtäcker specifikationsskillnaderna som betyder mest.
Slutsats
LCD-modulfel är läsbara när du vet vad du ska leta efter. En mörk panel, en flimrande skärm, förvrängd utdata - varje mappar till en hanterbar lista över troliga orsaker, och en strukturerad diagnostisk process hittar det faktiska felet snabbare än att byta ut komponenter på måfå. Samma process talar också tydligt om när reparationen har löpt ut och byte är det rätta svaret.
