Elektroniska hylletiketter (ESL) förändrar hur återförsäljare hanterar prissättning. Installationsprocessen avgör om en butik får en konkurrensfördel eller ärver en dyr underhållsbörda.
Grundläggande systemarkitektur
Ett ESL-system består av fyra inbördes beroende komponenter. Att förstå deras relationer förhindrar kostsamma fel som team gör upprepade gånger.

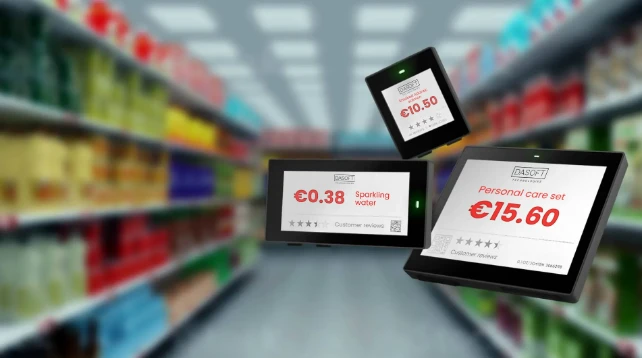

Elektroniska etiketteranvända elektroforetisk displayteknik. Mikrokapslar som innehåller laddade svarta och vita partiklar migrerar under pålagd spänning, vilket skapar stabila bilder som kvarstår utan ström. Denna fysik möjliggör batterilivslängd som sträcker sig över 3-5 år under normala driftsförhållanden-Hanshows Nebular-serie når konsekvent 5-årsgränsen, medan vissa kinesiska budgettillverkare knappt når 2,5 år. Skärmstorlekar sträcker sig från 1,54 tum för standardhyllkanter till 12,2 tum för kampanjer med ändlock.

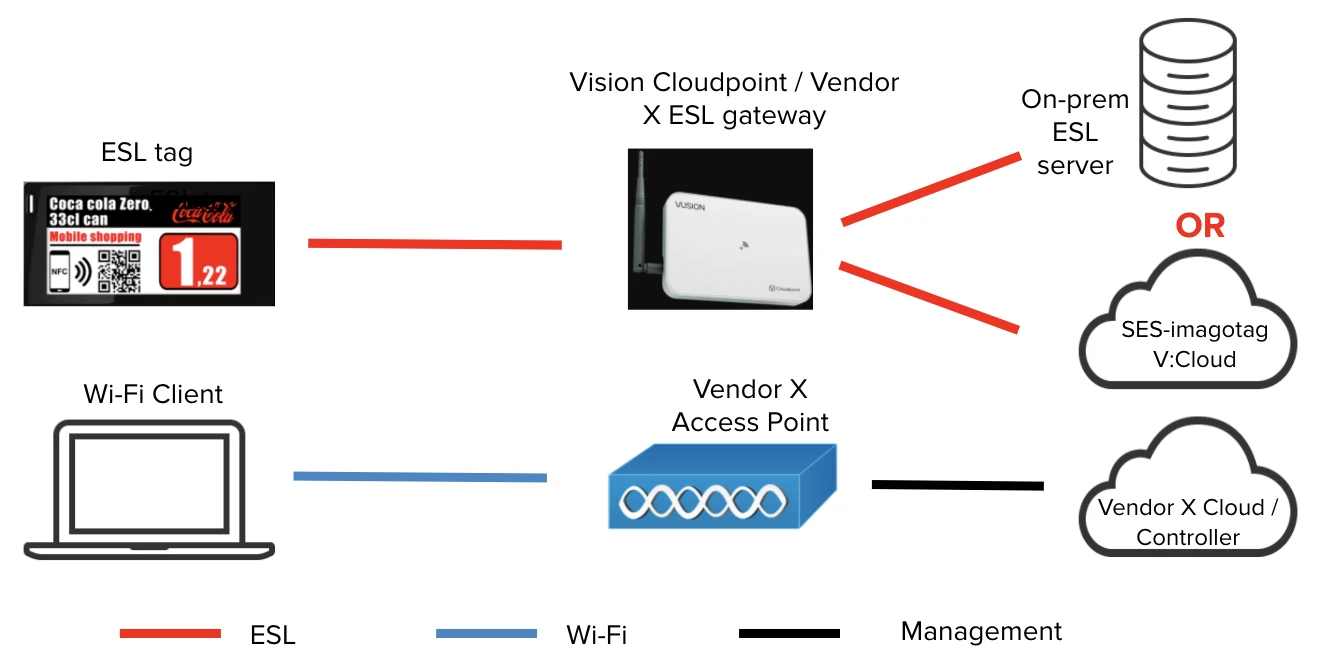

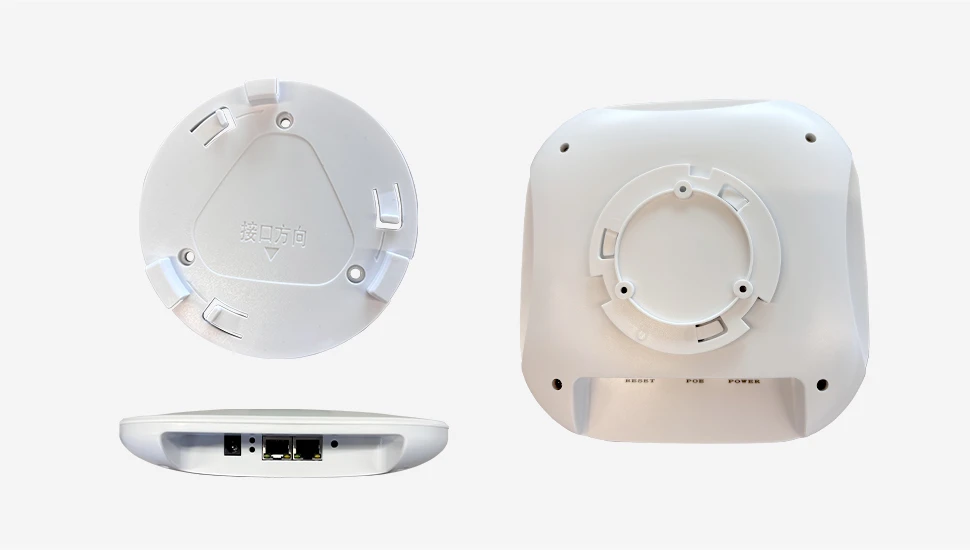

Basstationer (åtkomstpunkter)överbrygga nätverksinfrastrukturen och trådlös etikettkommunikation. SES-imagotags VUSION-system fungerar på 2,4 GHz, medan Pricer använder en egenutvecklad infraröd/RF-hybrid i vissa modeller. Varje basstation hanterar hundratals till tusentals etiketter inom sin täckningsradie-SES-imagotag gör anspråk på 15 000 per åtkomstpunkt, men det realistiska antalet är 2 000-3 000 i en tät återförsäljarmiljö innan oacceptabla nedgångar börjar dyka upp.
Hanteringsservernkör ESL-programstacken. Den underhåller produktdatabasen, renderar visningsmallar, köer uppdateringskommandon och loggar systemhändelser. Molnet har förbättrats avsevärt under de senaste tre åren. För de flesta återförsäljare under 10 000 etiketter är molnet nu standardrekommendationen.

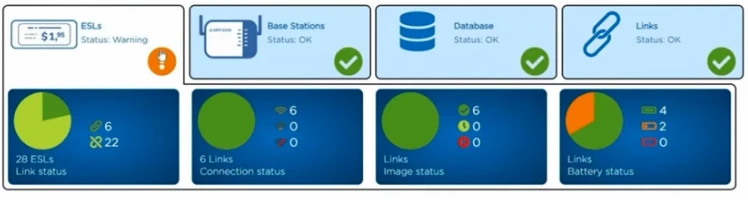

Management programvaratillhandahåller kontrollgränssnittet för etikettregistrering, malldesign, innehållsschemaläggning och systemövervakning. API-kvaliteten varierar kraftigt mellan leverantörer. Pricers API-dokumentation är utmärkt. SES-imagotags har förbättrats men har fortfarande luckor. Några av de mindre leverantörerna har API:er som känns som eftertanke.
Webbplatsundersökning: Grunden för framgångsrik installation
Enligt en studie från 2022 av Retail Industry Leaders Association bidrar otillräckliga platsundersökningar till att cirka 60 % av ESL-distributionsfelen kräver betydande omarbetning.
En rigorös undersökning kräverminst tre timmarför en butik på 2 000-kvadratmeter.

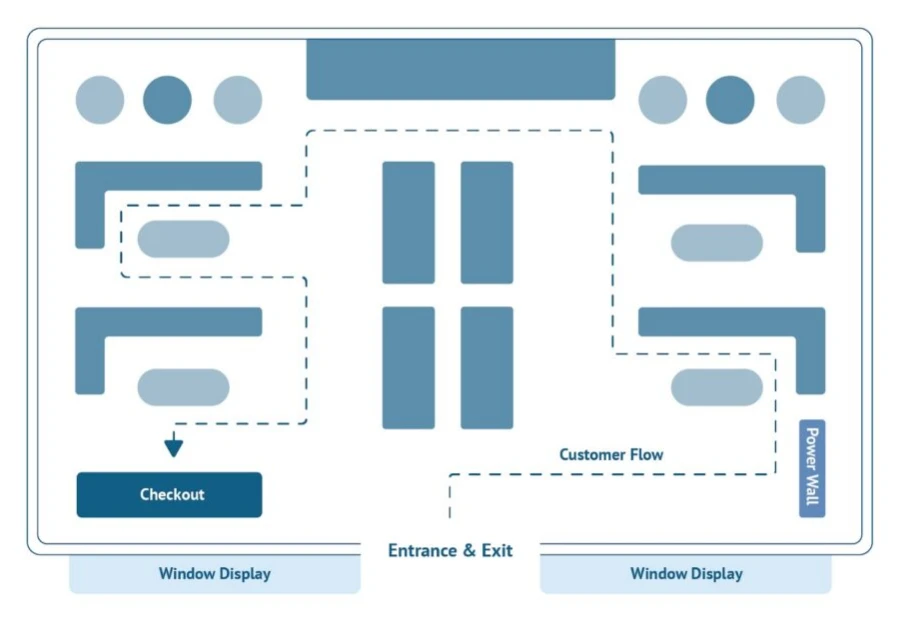

Fysisk miljöbedömning
Planritningsdokumentation
Skaffa eller skapa detaljerade planritningar som visar hyllpositioner, orienteringar, höjder och byggmaterial. Nödvändig information inkluderar placeringar och typer av kylaggregat, strukturella pelare och väggar, takhöjdsvariationer och befintlig el- och nätverksinfrastruktur.
Planritningar som tillhandahålls av butiken bör verifieras. En Kroger-installation i Ohio hade en planlösning som var fyra år gammal och som inte visade en fullständig renovering av kylsektionen. Basstationspositioner krävde omplanering på dag två av installationen. Den situationen kan undvikas med korrekt verifiering.
Hyllklassificering
Varje hylltyp beter sig olika för RF-signaler, och det är viktigt att förstå vad som finns i butiken innan du beställer monteringsutrustning.
Standard gondoler i metall-brödet och smöret i de flesta butiker-orsakar måttlig signaldämpning. Rälsklämmor fungerar bra här; Pricers K-serieklipp och SES-imagotags SmartTAG-klipp har visat konsekvent framgång.Trådkorgshyllorär faktiskt lättare att arbeta med eftersom den öppna designen skapar minimal RF-störning. Krokadaptrar är effektiva, även om vibrationsproblem kan uppstå i områden med hög-trafik där kunderna ständigt tar tag i föremål.
Glasmontrarär enkla-låg dämpning, och antingen självhäftande eller magnetisk montering fungerar. 3M VHB-tejp är att föredra för permanenta installationer eftersom det inte förskjuts över tiden.Kylskåp med stängda dörrar-detta är konfigurationen som orsakar projektfel. Kraftig dämpning uppstår genom glas- och metallramen. Endast externt magnetiskt fäste. Intern placering bör inte göras oavsett leverantörsgarantier. Avhoppsfrekvenser är alltid oacceptabla med intern placering.
Frysenheterär ännu värre. Intern placering rekommenderas inte. Period. Experiment med räckviddsförlängare, specialantenner och ompositionering har inte gett tillförlitliga resultat. Montera externt eller montera inte alls.
RF-miljöanalys
Dokumentera alla 2,4 GHz-sändare. WiFi-åtkomstpunkter är uppenbara-inspelningskanaltilldelningar. Men glöm inte Bluetooth-beacons (allt vanligare för kundanalyser), trådlösa säkerhetskameror, mikrovågsugnar i pausrum och IoT-sensorer.
Vissa LED-belysningssystem-särskilt de smarta/anslutna-genererar tillräckligt med 2,4 GHz brus för att orsaka intermittenta uppdateringsfel. One Target-butiksinstallation krävde två dagars felsökning innan korrelationen med deras nya ljusstyrningssystem identifierades. Kontrollera allt.
Läroboksmetoden involverar vägförlustberäkningar med formler som PL(d)=PL(d₀) + 10n log₁₀(d/d₀) + Xσ. I praktiken lär man sig grova tumregler och valideras sedan med testning. Metallgondoler skär räckvidden till kanske 12-15 meter per basstation. Nära kylen, skär det på mitten. Bakom betongpelare behövs-siktlinje-eller en dedikerad basstation. Gåtestet-som täcks senare – är det som faktiskt säger om täckningen fungerar.
Etikett Kvantitetsplanering
Räkna SKU:er per linjär meter hyllutrymme för varje avdelning. Livsmedelsbutiker har vanligtvis 8-12 SKU:er per meter. Hälsa och skönhet finns överallt-vanliga apotekshyllor kan vara 15-20, men en Sephora-liknande display kan träffa 40+. Electronics går sparsamt med 3-6 per meter. Kläder liknande vid 4-8.
Multiplicera med total hylllängd per avdelning. Tillägga5 % beredskapför nya produktintroduktioner-eller10%om återförsäljaren gör frekventa planogrambyten.
För storleksfördelning hamnar de flesta distributioner runt60-70 % små etiketter (1,54"), 15–20 % medium (2,13"), och resten delas mellan 2,9" och större storlekar. Återförsäljare underordnar konsekvent storleken 2,9" till att börja med, och kommer sedan tillbaka för mer. Kampanjskärmar ökar marginalen och butikschefer vill ha större etiketter för dessa platser. Budgetera därefter.
Nätverksinfrastruktur
Basstation Kvantitet
Teoretisk täckning i fritt utrymme är 25-30 meter. Den siffran är värdelös i en riktig butik. Med metallhyllor är det realistiska utbudet10-15 meter. Kylzoner sjunker till5-8 meter.
Den faktiska beräkningen är inte komplicerad. Dela in golvet i zoner efter typ av hinder, använd den realistiska täckningsradien för varje zon, summera basstationerna som behövs och lägg sedan till20 % redundans. Den redundansen är det som håller uppdateringsfrekvensen över 99 % och förhindrar midnattsnödsamtal när en basstation dör.
En 2 000 kvadratmeter stor livsmedelsbutik gick sönder så här: det vanliga shoppingområdet tog cirka 1 400 kvadratmeter och behövde 4 basstationer. Kylsektionen på 400 kvadratmeter krävde 3 basstationer på grund av den minskade räckvidden. Ett litet kosmetikaområde med hög-densitet behövde en egen basstation. Totalt kom till 8, och med redundans var ordern för 10.
Säljaren-SES-imagotag i det här fallet-citerade 6. De hade inte fel ur en ren täckningssynpunkt. Men 6 basstationer skulle ha levererat kanske 97 % uppdateringsfrekvens. Implementeringen av 10 enheter når konsekvent 99,5 %+. Den skillnaden på 2,5 % översätts till 75 etiketter som inte uppdateras för helgrean i en butik med 3 000 etiketter. Den extra hårdvarukostnaden är motiverad.
Placering
Montera mellan3,0-4,0 meteröver golvnivå. Lägre än så och hyllhinder dödar täckningen. Etiketter med högre och signalstyrka till botten-försvinner-som ofta är SKU:er med hög-hastighet som behöver tillförlitliga uppdateringar.
Horisontellt, placera vid korsningar i gångarna där tydliga siktlinjer finns i flera riktningar. Montera aldrig direkt ovanför kylenheter. Enbart kompressorstörningarna kommer att orsaka problem.

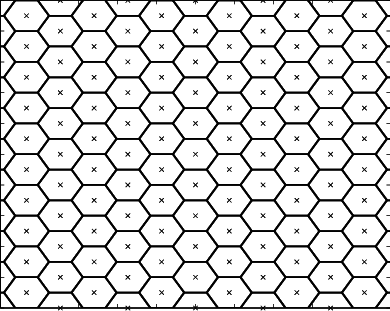

Distribuera i ensexkantigt rutmönstersnarare än kvadratiskt. Hexagonala celler ger ungefär 13 % bättre områdestäckning med samma basstationsantal. Detta har mätts över flera distributioner.
Strömställare och kablage
PoE+-omkopplarekrävs-802.3at med minst 25,5W per port. Använd gigabit, inte Fast Ethernet. Bilddata för större etiketter kommer att ha en flaskhals på 100 Mbps-länkar. Skaffa en hanterad switch för VLAN-segmentering och QoS. Portantal bör vara basstationsantal plus 30 % utrymme för framtida expansion.
För kablage,Cat6 eller 6A skärmad, 90 meter maximalt lopp per TIA-568, håll 30 cm avstånd från strömkablar vid parallella drag. Använd ledning eller kabelränna, speciellt i butiker där takets infrastruktur är synlig. Inget av detta är ESL-specifikt – det är standard bra nätverksinstallationspraxis.
Installation av basstation
Nödvändiga verktyg och material
Borrmaskin med hammarfunktion, 8mm murbits (ta med reservdelar eftersom takbetong äter dessa), kabelpressverktyg, kabeltestare, laseravståndsmätare, vattenpass, momentskruvmejsel. För material: leverantörens-monteringsfästen (ersätter inte), expansionsankare, Cat6 patchkablar i olika längder, UV-beständiga buntband och kabeletiketter.
Kabeletiketterna är inte valfria.

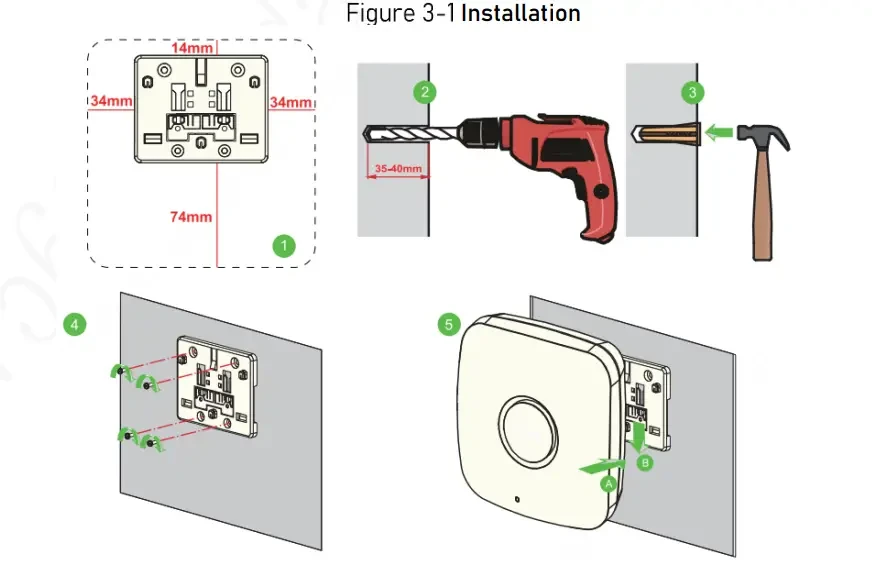

Installationsprocedur
Överför basstationskoordinater från planering till fysiska platser med hjälp av laseravståndsmätaren. Markera monteringshål. Ta foton i det här skedet-när klienten frågar varför en basstation är på en viss plats sex månader senare sparar dokumentationen argument.
Borra hål, sätt in ankare, säkra fästena, verifiera nivån, vridmoment enligt specifikation (vanligtvis 2-3 Nm för M6 i ankare). Dra nätverkskabeln från PoE-switchen till varje position och lämna 1-meters serviceslingor i varje ände. Fäst kablarna med 1 meters intervall och märk båda ändarna.
Testa varje kabeldragning innan du monterar basstationen.Avsluta med RJ45 enligt T568B-standarden och testa sedan för kontinuitet och stifttilldelning. Dokumentera resultat.
När kablarna har verifierats, anslut till basstationen, montera på fästet, kontrollera att strömlampan lyser och indikerar framgångsrik PoE-förhandling. Anteckna MAC-adress och fysisk plats. Enheten bör visas i hanteringsprogramvaran inom 60 sekunder. Om det inte gör det, kontrollera kabelavslutningen först - 90 % av tiden som är problemet, inte en defekt enhet.
Etikettinstallation
Förberedelse för-installation
Etiketter skickas i djupt viloläge. Aktiveringen varierar beroende på tillverkare och detta har orsakat mer bortkastad tid än nästan alla andra problem.SES-imagotagganvänder en knapptryckning-håll ned den försänkta knappen i 3-5 sekunder tills lysdioden blinkar.Priceretiketter automatiskt-vaknar när de upptäcker en giltig basstationssignal.Hanshowanvänder oftast borttagning av batteriflikar.Solumkräver en magnetisk aktiveringspassage över ett angivet sensorområde.
Aktiveringsmetoden bör vara känd före installationsdagen. Lag har slösat bort timmar eftersom ingen brydde sig om att läsa aktiveringsproceduren i förväg.
Batchregistreringär värt installationstiden. Exportera serienummer från fraktdokumentation, importera till hanteringsprogramvara, för-tilldela platskoder. Detta minskar installationstiden per-etikett med cirka 40 %. SES-imagotags massimport fungerar smidigt. Hanshows kräver specifik CSV-formatering som inte är väldokumenterad-ringa deras support för mallar om standardimporten ger fel.
Bindningsmetoder
För planerade implementeringar med för-tilldelade positioner,sekventiell bindningfungerar bra. Teknikern går till den angivna positionen, skannar etikettstreckkoden, systemet bekräftar den för-tilldelade bindningen, teknikern monterar, systemköerna uppdateras. Erfarna installatörer når 80-100 etiketter per timme på detta sätt.
Realtidsbindning-är vettigt när planogram inte är slutgiltiga. Skanna produktens streckkod på hyllan, skanna etikettens streckkod, systemet skapar bindning i farten. Långsammare med 50-70 etiketter per timme, men ibland nödvändigt.
Bulkbindningvia CSV-överföring är snabbast när ren data är tillgänglig. Validera noggrant före uppladdning.
Fysisk montering
De flesta detaljhandelshyllor använder C-kanal- eller T-kanalskenor vid hyllkanterna. De vanliga profilerna ärDBR 39(39 mm höjd, typiskt i europeiska stormarknader som Carrefour),HL 30(30 mm, vanligt i nordamerikanska livsmedelsbutiker) och olika dataremsbredder i lagerbutiker. Matcha klämman med profilen, sätt in flikarna i skenöppningen, tryck nedåt medan du glider framåt, släpp. Fjäderspänningen låser den på plats. Kontrollera att etiketten motstår horisontell glidning-kunder stöter på dessa ständigt.
För metallytor utan skenor, eller extern montering på kylboxar,magnetiska fästenarbeta genom glas upp till ca 6 mm tjocklek. Så hanteras stängda kylväskor. Rengör ytan med isopropylalkohol först.
Självhäftande monteringpå glas, plast eller trä är i huvudsak permanent. 3M VHB-tejp skapar industriella-hållfasthetsbindningar. Borttagning kräver en värmepistol och klisterlösningsmedel, och ytskador är sannolikt. Se till att kunden förstår detta innan du använder lim.
Installationssekvens
Fyll i alla etiketter i en basstations täckningszon innan du går vidare till nästa. Detta möjliggör omedelbar verifiering och förhindrar installatörer från att skapa RF-skuggor som blockerar uppdateringar av redan-installerade etiketter.
Prioritetsordning:ändlock och reklamskärmar först (bästa synlighet, butiksledningen bevakar dessa), perimeteravdelningar tvåa (längsta kabeldragningar, fånga infrastrukturproblem tidigt), centerbutiksgondoler trea (högst täthet, mest repetitiva), specialområden sist (spara det knepiga kylarbetet tills teamet har rytm).
För distributioner över 3 000 etiketter spelar teamstrukturen roll. En handledare som hanterar arbetsflödet och hanterar kommunikationen inom butiksledning. Två personer på scanning/bindning med mobila enheter. Fyra installatörer gör fysisk montering. En verifierare som bekräftar skärmnoggrannheten och dokumenterar problem. Denna konfiguration bibehålls400-500 etiketter per timme. Erfarna team kan nå 600+, men budgeterar inte i den takten.
Systemkonfiguration
Uppdateringsintervall
Detta är avvägning- av batteritid kontra respons.
Att ställa in allt så att det uppdateras med några minuters mellanrum låter bra tills etiketterna byts ut efter 18 månader istället för 4 år. En etikett som uppdateras var 5:e minut töms ungefär8 gånger snabbareän en på en 2-timmarscykel. En livsmedelskedja ställde in hela sin produktavdelning på 5-minutersuppdateringar eftersom priserna ändrades ofta och fick sedan byta ut 400 etiketter två år senare.
Det förnuftiga tillvägagångssättet: använd1-2 timmars intervallsom standard för de flesta objekt. Flytta till15-30 minuters uppdateringarför kategorier med frekventa prisändringar som råvaror eller konkurrenskraftiga dagligvaror. Reservera det aggressiva1-5 minuters inställningför specifika SKU:er under specifika kampanjer, inte som en generell policy.
Kanalval
2,4 GHz-bandet har 14 kanaler, men bara1, 6 och 11inte-överlappar i FCC-regioner. Undersök den befintliga WiFi-distributionen och välj ESL-kanaler för att minimera överlappning. Om WiFi finns på kanal 1 och 6, sätt ESL på 11. De flesta företags WiFi-system kan justeras-samordnas med kundens IT-team istället för att bara arbeta runt dem.
Starta sändningseffekten på medium (10-15 dBm). Öka endast om täckningsluckor kvarstår efter positionsoptimering. Att gå högre ökar störningen av andra 2,4 GHz-system inklusive butikens eget WiFi.

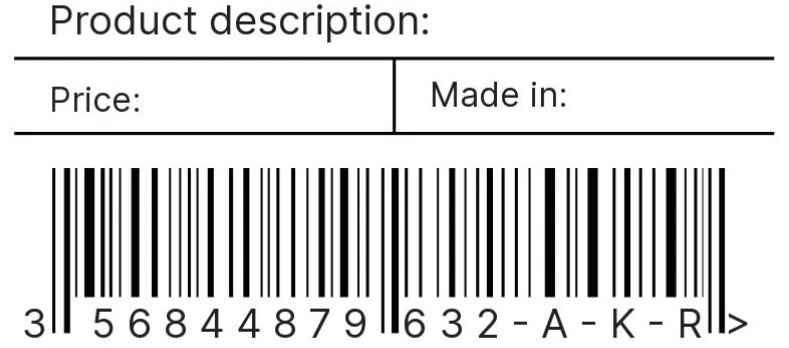

Malldesign
Priset måste vara det största elementet-minst 48-punkts teckensnittför läsbarhet på 1 meters avstånd. Produktnamn sekundärt. Streckkodsstorlek för pålitlig skanning,minst 80 % förstoringför EAN-13. Enhetsprissättning krävs enligt lag i EU och många delstater i USA, så kontrollera lokala krav. Reklamflaggor behöver kontrasterande färger på trefärgsskärmar; Observera att rött återges som grått på monokroma etiketter, så designa därefter.
Integration
Två sätt att ansluta till affärssystemen.Push modellhar ERP eller POS skicka prisuppdateringar via API när ändringar sker-realtidssynkronisering- men kräver att källsystemet ändras.Dra modellhar ESL-serverfrågan enligt ett schema-enklare att implementera men introducerar fördröjning mellan prisändring och etikettuppdatering.
För livsmedel och elektronik där priserna ändras ofta är push värt integrationsarbetet. För stabila prissättningsmiljöer som järnaffärer fungerar pull bra.
Direkt databasanslutningär också ett alternativ-fråga produkttabellen för poster som ändrats sedan senaste synkronisering. Anslut alltid till en replik, inte produktion. En dåligt skriven ESL-fråga tog ner ett POS-system under Black Friday vid en installation.
De faktiska API-anropen och databasfrågorna är enkla REST-inlägg och SQL-val. Utmaningen är datakvalitet och felhantering, inte den tekniska integrationen i sig.
Testning och validering

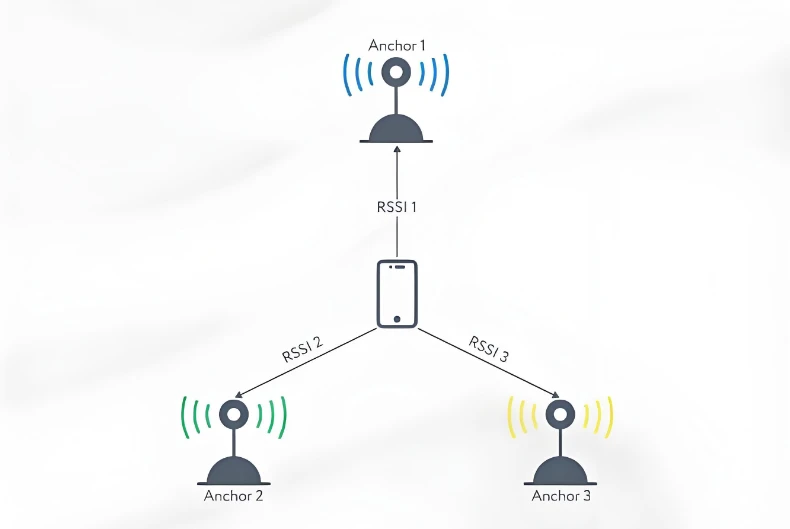

Gåtest
Placera testetiketter i hela butiken, inklusive positioner vid täckningsgränser-änden av gångar, hörn, bakom pelare, nära och inuti kylzoner. Utlösa samtidig uppdatering av alla testetiketter. En etikett som inte uppdateras inom 5 minuter indikerar ett täckningsgap. Fixa dessa innan du fortsätter.
För mer detaljerad analys, använd RF-mätningsverktyg eller ESL-systemets inbyggda-diagnostik för att kartlägga signalstyrkan. Acceptabel RSSI är-70 dBm eller starkare. Mellan -70 och -80 dBm är marginellt-det kommer att fungera men förvänta dig enstaka fel. Svagare än -80 dBm är oacceptabelt. SES-imagotag visar per-label RSSI i sin diagnostik. Hanshow kräver ett separat undersökningsverktyg.
Funktionstestning
Kör en fullständig-butiksuppdatering. Målstatistik:99% framgång vid första försöket, 99,9 % efter automatiskt nytt försök, färdigställande under 15 minuter för butiker under 5 000 etiketter. Om dessa siffror inte träffas finns det ett täckningsproblem, störningsproblem eller defekt hårdvara. Logga inte av förrän tröskelvärdena är uppfyllda.
Ta ett slumpmässigt urval på 5 % och kontrollera att de visade priserna matchar källsystemet.Nolltolerans för avvikelser.Eventuella missmatchningar indikerar bindningsfel eller integrationsfel.
För stresstester, simulera en snabbförsäljning genom att uppdatera 50 % av etiketterna samtidigt. Kontrollera att systemet förblir responsivt och att kön bearbetas rent. Testa även failover-koppla bort en basstation under en aktiv uppdateringscykel och bekräfta att berörda etiketter får täckning från intilliggande enheter. Detta bekräftar att 20 % redundans faktiskt fungerar.
När det går fel
Dessa frågor kommer upp upprepade gånger.
Etiketter som inte svarar:om lysdioden aldrig blinkar, var batteriet inte aktiverat-gör om aktiveringssekvensen. Lysdioden blinkar men ingen skärmändring betyder att etiketten troligen är utanför räckvidd. Partiella eller förvrängda skärmuppdateringar pekar på RF-störningar-prova olika kanaler och leta efter konkurrerande 2,4 GHz-källor. Gammalt innehåll som inte uppdateras är nästan alltid ett bindande problem i hanteringsmjukvaran.
Problem med basstationen:ingen strömlampa betyder att PoE inte förhandlar-kontrollera att switchporten verkligen stöder PoE+ och kontrollera kabelavslutning. Ström men ingen programvaruregistrering är nätverkskonfiguration-IP-tilldelning, brandväggsregler, VLAN-inställningar. Intermittenta fel i en zon tyder på gränstäckning från den basstationen. Alla etiketter i en zon som misslyckas samtidigt betyder vanligtvis att basstationen själv dog.
System-problem:uppdateringar i kö men inte når etiketter indikerar kommunikationsavbrott mellan server och basstationer-kontrollera nätverkssökväg och starta om ESL-tjänster. Fel priser trots korrekt källdata innebär att integrationssynkroniseringen är bruten-gräver i API-loggar. Långsam respons pekar på databasprestanda, särskilt vid större distributioner. Försvinnande bindningar tyder på att datakorruption-återställs från säkerhetskopia omedelbart.
Håller den igång
Det finns inget universellt underhållsprogram, men att ignorera vissa saker orsakar problem.
Dagligenövervakning bör automatiseras genom systemvarningar för offlineetiketter, lågt batteri och misslyckade uppdateringar.Varje vecka, granska etikettstatusrapporter och undersök allt offline mer än en dag.Månatlig, inspektera etiketter fysiskt i dammiga områden-bageriavdelningar är ökända-och spot-kontrollera exaktheten.Årligen, granska om ändringar i butikslayouten har påverkat basstationens täckning och planera batteribyten.
På batterier: etiketter kan inte användas av användaren-, så hela enheten byts ut när batteriet tar slut. Vänta inte på misslyckanden. När 10 % av flottan visar varningar för lågt batteri, gör en ersättningsbeställning. Nödbeställningar kostar mer och döda etiketter under kampanjer skapar problem.
Implementeringsskala
Små utbyggnaderunder 500 etiketter behöver 1-2 basstationer, en installationsdag med två personer och molnvärd. Bra startprojekt för team som är nya i ESL.
Medelstora distributionerfrån 500 till 3 000 etiketter kräver 3-8 basstationer, 2-4 dagar med ett team på 4-6 personer och faktisk projektplanering.
Storformatsbutikermed 3 000-15 000 etiketter är olika. Planera för 8-25 basstationer, 1-2 veckor, team på 8-12 och lokala servrar för tillförlitlighet. Etappvis implementering och dedikerad projektledning blir nödvändig.
Enterprise skalaöver 15 000 etiketter-flaggskepp, stora stormarknader-betyder 25+ basstationer, 2-4 veckor, 15+ personteam med specialiserade roller och redundant infrastruktur. Få erfaren hjälp för en första implementering i denna skala.
Checklista för kvalitetssäkring
Innan du börjar:platsundersökning avslutad med foton, RF-störningar kartlagda, basstationspositioner markerade, nätverksinfrastruktur verifierad, etikettkvantiteter bekräftade med oförutsedda händelser, team informerade, butiksledning informerad.
Under installationen:basstationer på rätt höjd, kablar testade före avslutning, varje basstation bekräftad online innan den går vidare, aktiveringar verifierade, bindningar validerade, zonuppdateringstest som klarar 99 %+, täckningsluckor åtgärdas.
Efter avslutad:fullständig butiksuppdatering under 15 minuter, 99,9 % framgångsgrad uppnådd, prisnoggrannhetsgranskning godkänd, integration verifierad, personal utbildad, dokumentation levererad, supportkontakter bekräftade, underhållsschema upprättat.
