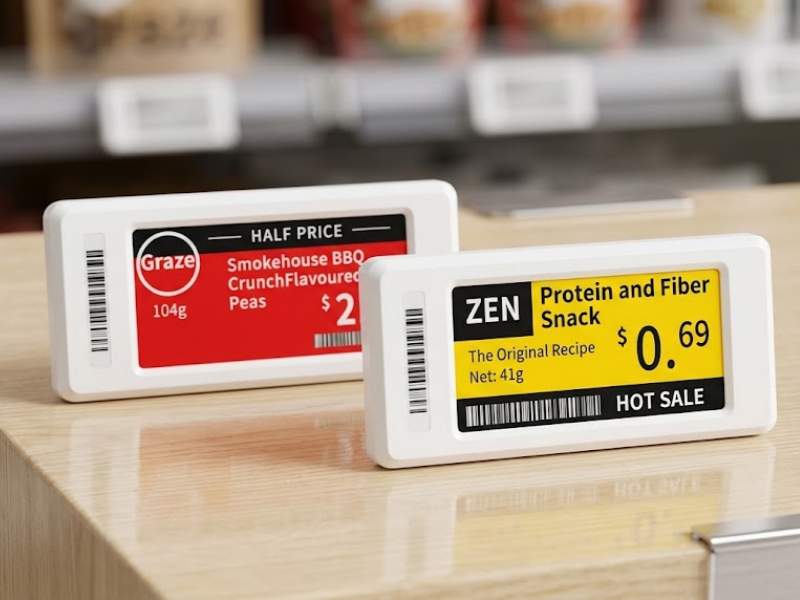

ESL-mått: Hur siffrorna ser ut i praktiken
Elektroniska hyllkantsetiketterär dimensionerade efter skärmdiagonal, samma konvention som används för monitorer och telefoner. Legoyos utbud sträcker sig från 1,53 tum i den kompakta änden till 9,7 tum för större reklamformat.
Den siffra som de flesta återförsäljare vill ha först ärkroppsdjup- hur långt etiketten sticker ut från hyllytan. Här är mått över hela sortimentet, inklusive Legoyos verifierade specifikationer för 4,2-tumsmodellen:
| Skärmstorlek | Etikettbredd | Etiketthöjd | Kroppsdjup | Typisk tillämpning |
|---|---|---|---|---|
| 1.53" | ~48 mm | ~33 mm | 8–10 mm | Apotek, kosmetika, smala hyllor |
| 2.13" | ~72 mm | ~38 mm | 8–10 mm | Livsmedel med hög-densitet, kryddgångar |
| 2.66" | ~84 mm | ~43 mm | 9–11 mm | Närbutiker, klicka & hämta |
| 4.2" ✓ | 97,4 mm | 88,9 mm | 10–12 mm | Supermarket standard, lager |
| 5.8" | ~155 mm | ~73 mm | 11–13 mm | Mellan-matbutiker, reklamkampanjer |
| 9.7" | ~235 mm | ~160 mm | 13–16 mm | Elektronik, vin, specialhandel |
✓=bekräftat från Legoyo's4,2-tums ESL-specifikationsblad. Andra siffror är representativa för e-bläck ESL-konstruktion vid varje skärmstorlek; verifiera enskilda produktsidor innan du slutför beställningar.
Ett djup på 8–16 mm är ungefär tjockleken på ett vanligt kreditkort lagt plant -, inte ett meningsfullt hinder för någon gondolhylla. Siffrorna somdoskapar problem när de är fel är etikettens bredd och etiketthöjd, inte djup. Mer om det nedan.

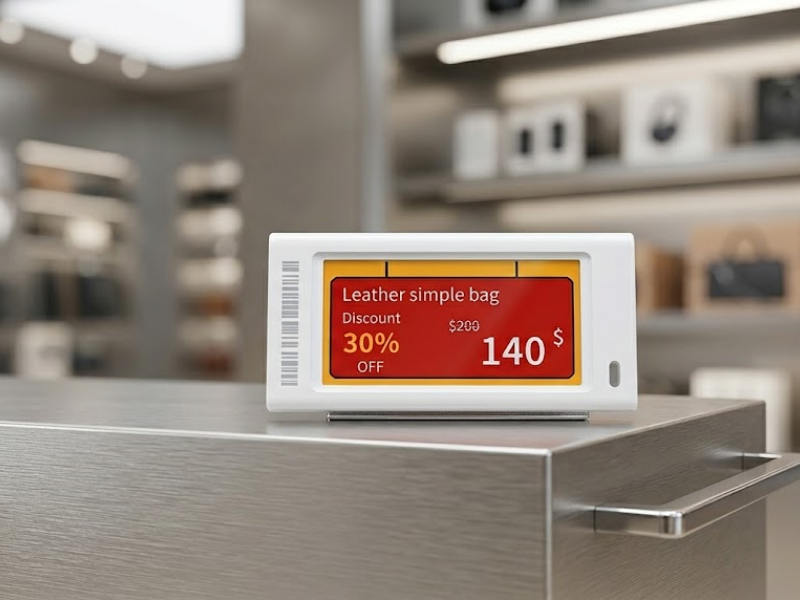

Hur jämför ESL:er med din nuvarande pappersetikettinställning?
Standardsvaret från leverantörer är att ESL:er tar "nästan inget utrymme" - korrekt men föga hjälpsamt om du försöker ta reda på om du kommer att få eller förlora tillstånd i förhållande till vad du har idag.
En typisk pappersetikettsfixtur inkluderar en plastsnäpp- i kanal (10–14 mm djup), själva pappersinlägget och i många butiker ett reklamklipp, en hylltalare eller skylthållare som lägger till ytterligare 5–20 mm ovanpå. En helt fylld pappersetikettremsa vid hyllkanten sticker vanligtvis ut12–28 mm, beroende på hur många tillbehör som är anslutna.
Legoyos 4,2" ESL vid 10–12 mm klämmer fast direkt i de flesta vanliga hyllskenor. Papperskanalen stannar antingen på plats och ESL monteras över den, eller så tas den bort helt - i båda fallen, det resulterande utsprånget är lika med eller grundare än vad det ersatte.
För en detaljerad jämförelse-vid- av operativa skillnader,Shelby-rapportens detaljhandelstekniktäckning
erbjuder användbara perspektiv från butiker som har genomfört bytet. Vår egen guide tillESL kontra pappersetikettertäcker hela operativa jämförelsen.
Tre saker att kontrollera innan du väljer etikettstorlek
De flesta problem med hyllutrymme-i ESL-projekt går tillbaka till att hoppa över en av tre kontroller innan beställning.
1. Etikettbredd kontra din produkts vända bredd
Kroppsdjupet är sällan problemet. Den dimension som orsakar verklig huvudvärk äretikettkroppens bredd i förhållande till produktens tilldelade hyllplats. Om en produkt sitter i en 60 mm skåra och du beställer en etikett med en 97,4 mm kropp, överlappar du antingen den intilliggande skåran eller tappar en vänd position från ditt planogram. Inte heller är acceptabel mitt-implementering.
Innan du slutför storleksvalet, mät den smalaste produktkategorin i din butik och kontrollera att din valda etikettbredd faller inom det facket. Detta tar 30 minuter med ett måttband och förhindrar det enskilt vanligaste storleksmisstaget vid full-distribution av ESL i butik.
2. Etiketthöjd kontra produktens ansikte
Etiketthöjden avgör hur mycket av produktens framsida som är skymd under hyllkanten. Legoyos 2,13" etikett på 38 mm hög blockerar en liten del av en standard dryckesflaska. 9,7" etiketten på 160 mm täcker en mer betydande del.
För nedre-hyllor där kunder hukar sig för att läsa etiketter på nära håll-, tenderar mindre att fungera bättre - inte på grund av djupet, utan för att en kompakt etikett med en ren layout är lättare att analysera från 30 cm än en stor fullpackad med text. Matcha etikettstorleken efter hur kunderna fysiskt interagerar med den hyllhöjden, inte bara till skärmstorlekskonventioner.-
3. Vad händer med din befintliga etikettkanal
Det här är frågan förstagångsköpare nästan alltid har men ställer sällan direkt:måste jag ta bort mina nuvarande pappersetikettremsor innan jag installerar ESL?I de flesta fall nej. Legoyos ESL:er är designade för nedfällbar-installation med noll hyllmodifiering - de använder clip-in, magnetiska, pinnkrokar och självhäftande fästen som fungerar på eller vid sidan av befintliga rälssystem. Installationsteam kan vanligtvis montera 500+-etiketter i ett enda skift på standardgondolhyllor. Där äldre eller icke{7}}standardskena profiler är inblandade, löser en adapterklämma kompatibilitet utan strukturellt arbete. Desteg-för-steg ESL-installationsguidetäcker båda scenarierna.
Storleksrekommendationer efter butiksmiljö
Livsmedelsbutiker
Sortimentet 2,13"–4,2" täcker de flesta vanliga livsmedelshyllor. För hög-SKU-sektioner med smala produktbeläggningar - håller kryddor, kryddor, snacks, såser - 2.13" eller 2,66" etikettens bredd bekvämt inom den tillgängliga öppningen. För bredare produkter som förpackade varor eller drycker, där visning av en QR-kod eller reklamtext tillsammans med priset spelar roll, är 4,2" den globala detaljhandelsstandarden av goda skäl: den passar det bredaste utbudet av gondolrälsprofiler och har den rätta balansen mellan skärmfastigheter och hylltäthet. Se hur detta spelar ut i riktiga butiksformat i Legoyos översikt över
ESL-distributioner för livsmedelsbutiker.Närbutiker
SKU-densiteten är lägre än en stormarknad, men hyllutrymmet per produkt är snävare. 2,66" fungerar bra för de flesta C-butiksgondolkonfigurationer. En sak som förvånar först-distributörer av närbutiker: eftersom butikens fotavtryck är litet täcker en enda trådlös åtkomstpunkt hela försäljningsgolvet i nästan alla fall, så infrastrukturplaneringen är minimal. Takmontering beror på att all hårdvara du väljer från hyllan {7}.{7} jämförelse avBluetooth vs. Wi-Fi vs. Sub-GHz ESL-systemförklarar täckning och batteri-livslängd-avvägningar.
Apotek
Den kritiska variabeln i apoteksmiljöer är etikettens bredd, inte djupet. Apotekets hyllor rymmer blisterförpackningar, tuber och enhets-dosförpackningar - de flesta är smala. En etikett som är tekniskt bra på djupet kommer fortfarande att skapa en visuell röra om den rinner in i den intilliggande SKU:s plats, vilket är särskilt störande i planogram-kontrollerade OTC-sektioner. Sortimentet 1,53"–2,13" är standard för apotekshyllor med hög-densitet; 2,66" fungerar för bredare{10}}format OTC- eller medicinska enheter. Kontrollera kroppsbredder iLegoyos ESL-katalog för detaljhandelninnan du bekräftar din beställning.
Specialitet och elektronik detaljhandel
Breda hyllor, färre SKU:er och produkter där specifikationsdetaljer påverkar beslutet. Serien 5,8"–9,7" får sitt större fotavtryck här genom att visa garantivillkor, produktspecifikationer och QR-koder tillsammans med priset - innehåll som verkligen flyttar övervägda köp. De bredare produktytorna som är vanliga i detaljhandeln med elektronik och hemvaror innebär att etikettbredden sällan är en planogramkonflikt i dessa format.
Kylda och frysta displayer
Standard e-bläck ESL fungerar från 0 grader till 40 grader. Kylda och frysta lådor behöver specialbyggda-låg-lågtemperaturmodeller som är klassade till −20 grader eller lägre. Dessa är tillgängliga i de flesta av Legoyos standardstorlekar och använder samma klämma -vid monteringssätt - inga modifierade hyllor krävs. Bekräfta alltid driftstemperaturspecifikationen innan du beställer för kalla-kedjesektioner.
Fyra storleksbeslut som skapar verkliga utrymmesproblem
Beställ efter skärmstorlek utan att kontrollera etikettens bredd
Skärmstorleken är diagonalmåttet på displayen, inte bredden på etiketten. Olika bildförhållanden betyder att en etikett på 5,8 tum (155 mm bred) och en etikett på 4,2 tum (97,4 mm bred) har väsentligt olika kroppsbredder trots att båda är standardstorlekar. Jämför alltid etikettenkroppsbreddmot din smalaste produkt vänd innan du gör en massbeställning - inte skärmens diagonal.
Förutsatt att alla hyllskenor accepterar standard ESL-klämmor
De flesta gondolhyllor som installerats under de senaste 15 åren är kompatibla med standard-snäppbara ESL-klämmor. Undantagen är äldre armaturer från innan ESL-antagandet blev allmänt, kylda skåpdörrar och vissa lagerpallställ. Testa ett fysiskt prov på din specifika järnvägsprofil innan en butik-omfattande lansering. Det är en 10-minuterskontroll som förhindrar ett problem med att-installera installationen på installationsdagen - och det är anledningen till att Legoyo rekommenderar att du beställer prover innan massåtaganden.
Använda etiketter i stor-format på botten-hyllorna
Problemet på de nedre hyllorna är inte djupet - det är läsbarheten. En kund som hukar sig för att titta på en-bottenhylla ser en etikett på 20–40 cm avstånd. En stor etikett med reklamtext är svårare att tolka på det avståndet än en kompakt etikett med en ren,-prisdisplay med hög kontrast. Mindre etiketter i botten, större i ögonhöjd, är en layoutprincip som gäller oavsett vilken teknik du använder.
Ingen plan för ändlock och kampanjarmatur
Raka gondolbackar är okomplicerade. Ändskydd, böjda ändfixturer och fristående reklamfack behöver ibland vinklade fästeneller anpassade monteringslösningar som inte ingår i en standard gondolbeställning. Dessa är lätta att förbise när man planerar utifrån en planlösning. Att identifiera dem under en för-pilotplatsundersökning lägger nästan ingen tid till planering och förhindrar en rörig improvisation i mitten av-implementeringen. Om du vill förstå
hur ESL-system fungerar från slut-till-ändefrån hårdvara till mjukvara, den guiden täcker hela bilden.Snabbreferens: Rekommenderad ESL-storlek efter hylltyp
| Hylla / Produkttyp | Rekommenderad storlek | Kroppsdjup | Viktigt övervägande |
|---|---|---|---|
| Små livsmedelsbutiker (burkar, påsar, kryddor) | 1.53"–2.13" | 8–10 mm | Etikettkroppens bredd måste stanna inom produktfacket |
| Standardlivsmedel (förpackade varor, drycker) | 2.66"–4.2" | 9–12 mm | 4,2" har bredaste gondolskenaskompatibilitet |
| Apotek / OTC (blisterförpackningar, tuber) | 1.53"–2.13" | 8–10 mm | Bredd är den kritiska variabeln, inte djup |
| Närbutik (blandade varor) | 2.13"–2.66" | 9–11 mm | Verifiera järnvägskompatibilitet; en AP täcker vanligtvis hela golvet |
| Specialitet / elektronik / hemvaror | 5.8"–9.7" | 11–16 mm | Använd extra skärmyta för specifikationer och QR-koder |
| Kyl/fryst display | 2,66"–4,2" (låg-temp modell) | 9–12 mm | Bekräfta min. driftstemp spec innan beställning |
Innan du beställer: En checklista för storlek på fem-punkter
- Mät din smalaste produktyta.Din etikettkropps bredd måste passa i det spåret utan överlappning.
- Testa rälskompatibilitet.Begär ett fysiskt prov och fäst det på din specifika hyllskena innan du gör en massbeställning.
- Notera vilka hyllhöjder det gäller.Nedre-hyllpositioner gynnar mindre, renare etiketter; Hyllor i -ögonhöjd kan innehålla mer information.
- Flagga alla kylda eller frysta sektioner.Dessa kräver dedikerade låg-temperaturmodeller - bekräfta temperaturspecifikationerna innan du beställer.
- Identifiera ändkapslar och icke-standardfixturer.Dessa kan behöva anpassade fästen; ta med den omfattningen i din pilotplan.
FAQ
F: Kommer elektroniska hylletiketter att blockera streckkoden på mina produkter?
S: Nej. ESL monteras på hyllkanten - den främre skenlisten - inte på själva produkten. Streckkoden på produktförpackningen sitter ovanför och bakom etiketten, fullt synlig. Det enda scenariot där etiketthöjden blir ett problem är om en etikett i stort-format installeras på en mycket kort produkt, vilket är anledningen till att matcha etiketthöjden med produktstorleken är viktig - och varför mindre etiketter fungerar bättre för kompakta föremål som påsar eller blisterförpackningar.
F: Måste jag ta bort mina befintliga pappersetikettremsor för att installera ESL?
A: Vanligtvis inte. Legoyos clips--design och magnetiska fästen fungerar på eller vid sidan av befintliga etikettskenor utan verktyg eller strukturella modifieringar. För äldre eller icke-standardrälsprofiler - vanliga i kylskåp eller gondolarmaturer före-2010 - ett adapterklämma löser kompatibilitet i de flesta fall. Se hela processen i Legoyos ESL-installationsguide.
F: Hur långt sticker elektroniska hylletiketter ut från hyllkanten?
S: Legoyos e-bläck ESL är 8–16 mm djupt beroende på storlek. 2,66" och 4,2" modellerna - de vanligaste - sticker ut 9–12 mm. En vanlig plastetikettkanal med pappersinlägg är vanligtvis 10–14 mm, så ESL:er är jämförbara och ofta grundare när papperskanalen har tagits bort.
F: Tar den trådlösa åtkomstpunkten plats på hyllorna?
S: Nej. Åtkomstpunkten monteras i taket eller högt på en vägg, inte på varuhyllor. För de flesta små och medelstora-butiker täcker en eller två åtkomstpunkter hela försäljningsgolvet. Den trådlösa standarden du väljer påverkar täckningsområde och batteriprestanda - vår guide till Bluetooth vs. Wi-Fi vs. Sub-GHz ESL-system förklarar avvägningarna-.
F: Finns det ESL utformade för kylhyllor?
A: Ja. Ändamålsbyggda-låg-temperatur e-bläck ESL:er är tillgängliga i de flesta standardstorleksintervall och klassade till -20 grader eller lägre. De använder samma klämma-vid montering som modeller med omgivande-temperatur, så ingen hyllmodifiering behövs. Bekräfta specifikationen för lägsta driftstemperatur när du beställer för kalla-kedjesektioner - det varierar beroende på modell.
F: Vilken storlek ska jag begära som ett prov?
S: Börja med 4,2" -, det är den mest utbredda storleken globalt och kompatibel med de flesta vanliga gondolbanor. Om din butik har betydande delar av smala-produkthyllor (apotek, kosmetika, kryddgång), begär också ett 2,13" eller 2,66"{8}"{8}} sida vid sidan av ditt prov. hyllan tar fem minuter och kommer att besvara varje fråga som ett spec-blad inte kan begära prover direkt från Legoyo här.
