ESL-uppdateringsfrekvens och skärmprestanda

Den grundläggande begränsningen

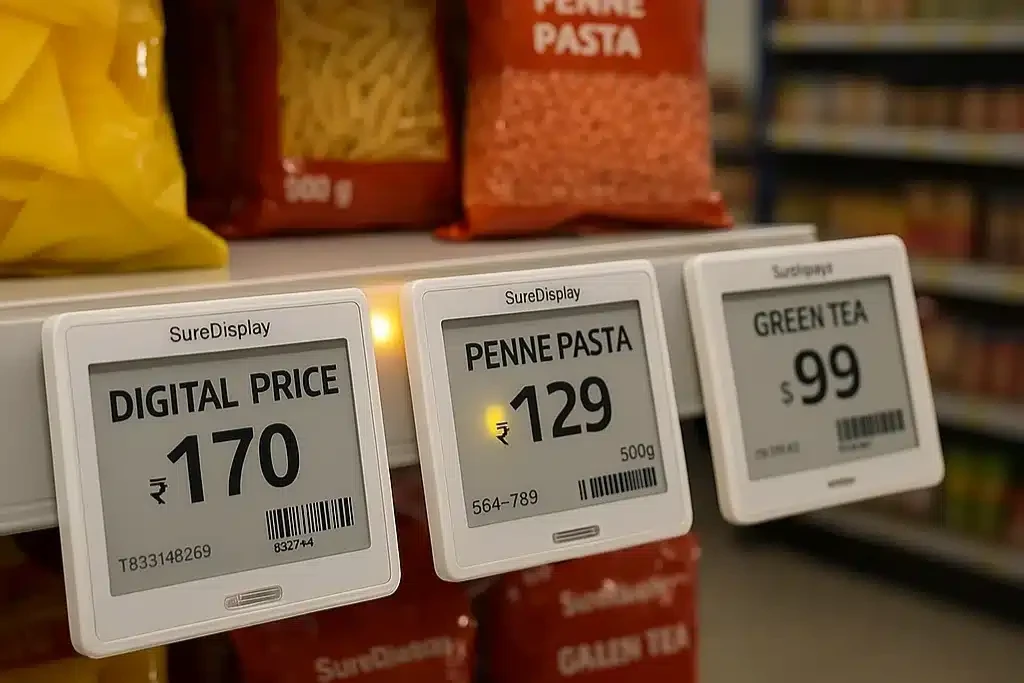

Elektroniska hylletiketter fungerar under en fysisk begränsning som ingen mängd marknadsföring kan skymma:elektroforetiska partiklar rör sig genom viskös vätska och viskös vätska motstår rörelse. Ingen mjukvaruuppdatering kommer att fixa detta.

Uppdateringsfrekvensen för en ESL-vanligtvis300ms till 2000msför en helskärmsuppdatering-kommer direkt från den tid som krävs för laddade titandioxid- och kimrökspartiklar att migrera genom kolvätelösningsmedel under ett pålagt elektriskt fält. Partiklarna möter dragkrafter (Stokes drar, om du vill ha den tekniska termen spelar matematiken bakom den mindre roll än den praktiska effekten: partiklar saktar ner i tjock vätska). De interagerar elektrostatiskt med närliggande partiklar. De fäster vid kapselväggar efter långvarig vila.

Varje millisekund av uppdateringstid återspeglar verkliga händelser i molekylär-skala som inträffar i miljontals mikrokapslar samtidigt. De som kommer från en LCD- eller OLED-bakgrund bör överge den mentala modellen helt. Det här är inte skärmar som "scannar" pixlar med elektroner. Dessa är elektrokemiska system som fysiskt flyttar materia.

Driving Waveforms: Where Engineering Meets Electrochemistry

Dedrivande vågformDet är där optimeringsinsatserna koncentreras som mest intensivt. Det är en spännings-tidssekvens som måste uppnå fyra mål samtidigt: radera den föregående bilden, aktivera tröga partiklar, upprätta en referensgråskala och skriv den nya bilden-allt samtidigt som strömförbrukning, spökartefakter och total uppdateringstid minimeras.

Raderingkommer först. Skärmen driver alla pixlar till ett enhetligt optiskt tillstånd, vanligtvis vitt. Varför bry sig? Eftersom EPD-partiklar uppvisar vägberoende-beteende. En pixel som övergår från svart till grå följer en annan bana än en övergång från vit till grå. Detta blev uppenbart under tidiga implementeringar när kunder klagade på inkonsekvent gråskaleåtergivning. Radering tvingar alla pixlar till en gemensam utgångspunkt, vilket eliminerar beroendet av initiala förhållanden.

Aktiveringföljer-hög-växelspänning (±15V vid 50-100Hz) som oscillerar partiklar mellan optiska ytterligheter. Denna process skakar lösa partiklar som har blivit bekväma. Partiklar som har förblivit stationära utvecklar ökad ytvidhäftning till kapselväggar och angränsande partiklar. Testning avslöjar den optimala aktiveringens varaktighet genom att analysera böjningspunkten för kurvan för ljusstyrka-versus-tid - det exakta ögonblicket då partikelrörlighet når maximal respons. Gå kortare och tröga partiklar blir kvar. Gå längre och ström går till spillo.

Sedan kommerreferens gråskaleanläggning. Displayen skapar ett enhetligt vitt referenstillstånd eftersom EPD-gråskalans noggrannhet är kritiskt beroende av att man startar från en känd optisk baslinje. Noterbart är att infogning av ett kort spänningsintervall på noll- efter denna fas förbättrar efterföljande gråskalekonsistens. Partiklarna behöver ett ögonblick för att stabilisera sig innan de uppmanas att träffa exakta mellanpositioner.

Slutligen,bildskrivning. Pixel-specifika spänningar och varaktigheter driver partiklar till målpositioner. En gråskala på 16-nivåer kräver exakt kontroll av partikelns vertikala fördelning inom varje mikrokapsel-partiklar på den övre ytan producerar vitt, längst ner producerar svart och mellanliggande positioner producerar gråtoner.

Trycker mot 300ms

Hur snabbt kan ESL-system egentligen gå? Aggressiv vågformsoptimering har visat sig180ms minskningi aktiveringsfas varaktighet och120ms minskningi referens gråskalefas. Dessa vinster kommer från flera tekniker som förfinats under flera distributionscykler.

Böjpunktsanalystillåter övervakning av-realtidsoptisk respons istället för att använda fasta aktiveringstider.Reduktion av polaritetsomkopplingspelar roll eftersom omvänd spänningspolaritet genererar strömspikar och slösar bort energi- på sekvenseringsoperationer för att minimera dessa övergångar. Ochstrategisk infogning av 0V-intervallutnyttjar partikelmomentum, vilket möjliggör fortsatt migration utan energiförbrukning.

Det teoretiska minimumet för nuvarande-generations EPD-material verkar vara ungefärligt200 msför acceptabel bildkvalitet. Vissa paneler har skjutits till 180 ms under kontrollerade förhållanden, men kvalitetsförsämring blir märkbar. Att bryta denna barriär kommer att kräva materialinnovation, inte vågformsförmåga.

Refresh Modes: The Speed-Quality-Ghosting Trilemma

Varje ESL-uppdatering innebär en oundviklig tre-avvägning. Ingen teknik kan undgå det; man kan bara välja vilka kompromisser man ska acceptera. Implementeringserfarenhet i livsmedels-, elektronik- och apoteksmiljöer har gett starka slutsatser om när varje läge ska användas.

Global Refresh (GC16-läge)

Detta är den fullständiga återställningen-750-2000msav svart-vit-svart blinkning som tvingar varje partikel genom fullständiga migreringscykler. Det ser dramatiskt ut, kunder frågar ibland om etiketterna inte fungerar, men det är det enda läget som helt eliminerar ackumulerade positionsfel.

Global uppdatering är nödvändig efter utökade partiella uppdateringssekvenser, när du visar hög-fientlighetsbilder eller när spökbilder har blivit visuellt stötande. En livsmedelskedja motstod till en början det "fula blinkandet" och försökte köra rena partiella uppdateringar. Tre veckor senare var deras reklametiketter nästan oläsliga. De kör nu global uppdatering varje kväll under stängda timmar.

Partiell uppdatering

Partiell uppdatering uppdaterar endast de pixlar som skiljer sig mellan bildrutor och slutförs250-500 ms. Tidsbesparingarna är betydande-mätningar visar70% effektminskningpå typiska prisuppdateringar-men det finns en avvägning.

Oförändrade pixlar får ingen drivspänning. Deras partiklar sätter sig gradvis i allt mer stabila konfigurationer. Stabil låter bra tills man inser att stabil också betyder orörlig. Efter 5-10 partiella uppdateringscykler blir spökartefakter synliga. Denna tröskel varierar beroende på tillverkare; vissa paneler tolererar 15 cykler, andra visar problem efter 6. Det enda tillförlitliga tillvägagångssättet är disciplinerad periodisk global uppdateringsinterspersion.

Snabbuppdatering (DU-läge)

Direktuppdateringslägeoffrar gråskalekapacitet helt. Varje pixel är binär-svart eller vit, inget däremellan. Detta möjliggör120-250 msuppdateringar med en enda blixt, men textkanterna ser aliaserade ut och bilder är inte aktuella.

För pris-endast ESL-applikationer som visar numeriska tecken, representerar DU-läget ofta sweet spot. Ett sida-vid-test i en hemelektronikbutik avslöjade att kunderna inte kunde skilja DU-renderade priser från GC16-renderade priser på normala visningsavstånd. Energibesparingarna var betydande.

A2-animationsläge

På80-120 ms, A2-läge närmar sig video-uppdateringshastigheter. Den har använts för produktdemonstrationer och interaktiva kioskapplikationer.

Men avvägningarna är allvarliga. Spökbilder ackumuleras snabbt. Kontrasten minskar. Fina detaljer försvinner efter några cykler. En kund ville ha animerat reklaminnehåll på hylletiketter-tekniskt möjligt med A2, men försämringen av bildkvaliteten efter 30 sekunder gjorde det opraktiskt. Det här läget finns för penninmatning och korta demonstrationer, inte produktions-ESL-distribution.

Att välja rätt läge

Hur plockar man? Ärligt talat, innehållstyp avgör vanligtvis för dig. Fotografiska bilder kräver GC16; prissiffror kan använda DU. Uppdateringsfrekvens förskjuter balansen-sällsynta uppdateringar gynnar kvalitet, frekventa uppdateringar gynnar hastighet. Och oavsett primärt läge måste global uppdatering ske med definierade intervall. Det går inte att undkomma problemet med spökackumulering.

Visa prestandaparametrar

Kontrastförhållande

EPD-kontrastförhållanden sträcker sig vanligtvis från8:1 till 15:1, med premiumpaneler som når20:1. Att jämföra med LCD-specifikationer (1000:1+) är missvisande.

EPD-kontrast mäts under omgivande belysning-de faktiska förhållandena där kunder läser hylletiketter. LCD-kontrasten kollapsar under starkt omgivande ljus; EPD-kontrasten förbättras. ESL-läsbarhetsmätningar i butiksmiljöer med 800+ lux takbelysning visar närliggande LCD-skärmar helt urtvättade.

Streckkodsläsare behöver någonstans runt6:1 kontrastför att kunna läsa tillförlitligt-vi har testat detta på flera skannermodeller. Varje kommersiell ESL vi har mätt rensar denna stapel enkelt, vilket innebär att laserskannrar kan läsa streckkoder direkt från den elektroniska displayen utan problem.

Upplösning och pixeldensitet

ESL pixeltäthet (100-150 DPI) återspeglar ett medvetet ingenjörsval, inte en teknisk begränsning. Högre upplösning kräver fler pixlar, var och en kräver individuell körning-vilket ökar uppdateringstiden, strömförbrukningen och komponentkostnaden.

Vissa klienter har begärt 200+ DPI-visningar. På frågan om synavstånd var svaret alltid över 50 cm. På det avståndet ger 100 DPI tillräcklig textläsbarhet. Över-angivelse av upplösning slösar resurser utan synliga fördelar.

Färgkapacitet

Standard svart-och-vit ESLförblir arbetshästen: snabbaste uppdateringen (300ms), lägsta effekt, högsta tillförlitlighet. Den hanterar 90 % av prisvisningsapplikationerna effektivt.

Fyra-färgsystemmed hjälp av E Ink Spectra 3100-teknik möjliggörs samtidig svart/vit/röd/gul visning. Användbar för-märkesspecifika accentfärger, men uppdateringstiderna sträcker sig längre.

Full-färgpanelermed hjälp av ACeP Gallery-teknik kan du producera fotografiska bilder. Det cyan-magenta-gula-vita partikelsystemet är verkligen imponerande-produktfoton som visas på dessa paneler antas ofta vara utskrivna. Men1500ms+ uppdateringstideroch betydligt högre kostnader begränsar tillämpningen till premiumanvändningsfall där visuell påverkan motiverar kostnaden.

När det kommer till färg är frågan alltid om det extra informationsvärdet motiverar träffen för att uppdatera tid, effekt och enhetskostnad. Nio gånger av tio gör monokrom jobbet.

Ghosting: The Persistent Artefact

Spökbilder är inte en defekt som ska elimineras. Det är en inneboende egenskap hos elektroforetisk teknik som kräver hantering.Alla som lovar spöke-gratis EPD-prestanda ger antingen en felaktig bild av tekniken eller säljer paneler som uppdateras långsamt nog för att dölja problemet.

Var spöken kommer ifrån

Tre mekanismer bidrar.Ofullständig partikelmigrering-partiklar som inte når avsedda positioner på grund av otillräcklig körtid eller spänning.Restavgiftsfördelning-ojämn laddningsansamling på kapselväggar som påverkar efterföljande partikelrörelse. Ochpartikelvidhäftningshysteres-partiklar som har förblivit stationära och utvecklar ökad ytvidhäftning.

Mycket tid har lagts ned på att karakterisera spökbeteende hos olika paneltillverkare. Variationerna är betydande; vissa paneler spökar synligt efter 5 partiella uppdateringar medan andra tolererar 12-15.

Miljöfaktorer gör det värre

Temperaturbetyder enormt mycket. Lösningsmedlets viskositet ökar vid låga temperaturer, vilket hindrar partikelrörelser och förvärrar spökbilder. Under 10 grader behöver uppdateringstider förlängas eller så måste synliga artefakter accepteras. Under 0 grader blir standardpaneler problematiska-helt oläsliga skärmar har observerats i kylda fall med paneler som inte är klassade för kall drift.

Batterispänningpåverkar också spökbilder. Förbrukade batterier ger minskad drivspänning, vilket orsakar ofullständig partikelmigrering. En apoteksklient upplevde mystiska spökproblem som visade sig vara felaktiga batterier i ett parti etiketter. ESL-system bör implementera låg-batteridetektering med förebyggande underhållsvarningar.

Uppdatera historikenförenar allt. En pixel som upprepade gånger visar samma innehåll utvecklar allt mer beständiga partikelkonfigurationer. Statiskt innehåll spökar snabbare än dynamiskt innehåll-kontraintuitiva tills vidhäftningsmekanismen förstås.

Hantera spökbilder i praktiken

Regelbunden global uppdateringförblir den primära begränsningen. Den typiska rekommendationen är obligatorisk full-skärmuppdatering efter var 5-10:e deluppdatering, även om det optimala intervallet varierar beroende på panel och driftsförhållanden.

Temperaturkompenserade-uppslagstabellerhjälp i varierande miljöer. Körparametrar lagrade i LUTs indexerade efter temperatur förlänger automatiskt vågformens varaktighet vid låga temperaturer. Mått visar40 % reduktion av spökbildermed hjälp av väl-inställd temperaturkompensation kontra fasta parametrar.

Historisk ramkompensationär mer sofistikerad-att justera nuvarande drivande vågformer baserat på pixel-uppdateringshistorik för att kompensera för ackumulerad positionsbias. Inte alla ESL-kontroller stödjer detta, men det gör en mätbar skillnad på paneler som har varit i drift i månader.

Innehållsdesignspelar också roll. Vita bakgrunder med svart text ger mindre synliga spökbilder än omvända färgscheman. ESL-mallar bör utformas med spökegenskaper i åtanke-undvik stora solida svarta områden som uppenbarligen föredrar vita bakgrunder.

System-Uppdateringsprestanda på nivå

Individuell ESL-uppdateringstid är bara en komponent i systemuppdateringsfördröjningen. För distributioner med tusentals etiketter dominerar nätverksarkitekturen den totala uppdateringstiden. Vissa klienter är besatta av paneluppdateringsförbättringar på över 50 ms samtidigt som de ignorerar nätverksflaskhalsar som lägger till 30 sekunder till deras uppdateringscykler.

Kommunikationsprotokoll

Proprietära sub-1GHz RF-systemerbjuda maximal täckning och byggnadspenetration. Gateway-to-etikettkommunikationsräckvidden överstiger 25 meter, vilket är viktigt i stora-butiksmiljöer. Bandbreddsbegränsningar begränsar samtidig uppdateringskapacitet, men för typiska detaljhandelsuppdateringsmönster blir detta sällan flaskhalsen.

Bluetooth Low Energy med PAwR(Periodic Advertising with Responses, tillagd i BLE 5.4) möjliggör standardiserad dubbelriktad kommunikation med enorma enhetsantal. En enda åtkomstpunkt kan teoretiskt adressera32 640 etiketter-128 grupper gånger 255 etiketter per grupp. Det periodiska reklamintervallet bestämmer systemets latens; kortare intervall ger snabbare svar till högre energikostnad. BLE-system har implementerats med 1-sekundsintervaller för tidskänsliga applikationer och 10-sekundersintervaller för rutinmässiga prisuppdateringar.

Nätverkstopologiföljer ett stjärnmönster med centraliserade gateways. Varje gateway täcker en definierad zon; överlappande täckning säkerställer redundans. Stora detaljhandelsdistributioner kräver noggrann RF-kanalplanering-en distribution där två gateways på intilliggande kanaler skapade störningsmönster orsakade 15 % paketförlust.

Verklig-världsgenomströmning

I produktionssystem,3 000 etikettuppdateringar på 5 minutergenom en enda gateway är konsekvent möjlig. Slut-till-fördröjning från serverkommando för att visa slutförandekörningar3-10 sekunderberoende på nätverksbelastning och krav på ett nytt försök.

Den kritiska insikten från implementeringsupplevelsen: för typiska detaljhandelsuppdateringsscenarier där prisändringar sprider sig till tusentals etiketter, begränsar nätverksprestanda på system-nivå den totala uppdateringstiden snarare än uppdateringshastigheten för individuella etiketter. Att optimera individuella uppdateringsfrekvenser under 500 ms ger minskande avkastning när nätverksutbredning kräver sekunder.

Strömförbrukning och batteritid

EPD-strömförbrukning sker nästan uteslutande under uppdateringshändelser. Standbyströmmen är försumbar-mikroampere har uppmätts. Denna profil möjliggörfler-års batteritidfrån myntceller, vilket fortfarande är ett av de starkaste argumenten för EPD-baserad ESL.

Vad förbrukar ström

Antal pixlarhar ett linjärt förhållande-större skärmar förbrukar proportionellt mer.Gråskala djupspelar roll eftersom 16-nivå GC16 kräver mer komplexa vågformer än binärt DU-läge.Val av uppdateringslägehar stor inverkan; global uppdatering förbrukar 2-3 gånger kraften från partiell uppdatering. Ochtemperaturpåverkar strömförbrukningen eftersom kalla miljöer kräver längre vågformer.

Batteritid i praktiken

FörCR2450 litium myntcellermed en kapacitet på cirka 600 mAh, observerad prestanda är som följer:

Dessa projektioner förutsätter rumstemperaturdrift. Kyllagringsapplikationer-kylda och frysta sektioner-upplever accelererad batteriladdning från både ökad uppdateringskraft och minskad batterikapacitet vid låga temperaturer. En etikett som är klassad för 5 år i rumstemperatur kan hålla i 2 år i en kyllåda.

Varje uppdatering förbrukar ändlig batterikapacitet. En kund ville ha animerade priskampanjer som kördes kontinuerligt-batterierna räckte i tre veckor. Systemarkitekter måste definiera krav på uppdateringsfrekvens före val av hårdvara. En etikett som kräver uppdateringar varje timme behöver annan batteriarkitektur än en som uppdateras dagligen.

Temperatureffekter på prestanda

Temperaturen påverkar ESL-prestandan genom flera mekanismer, vilket gör den till denden viktigaste miljövariabeln. Detta har visat sig upprepade gånger i användningar i klimat-kontrollerade detaljhandelsgolv, kylboxar, sektioner för frysta livsmedel och utomhusapplikationer.

Lösningsmedelsviskositet

Detta kommer in i en del kemi, men den korta versionen: EPD-lösningsmedel blir tjockare när det är kallt. Relationen följer ungefär enArrheniuskurva-utan att gå för djupt in i termodynamiken är det viktiga att effekten är exponentiell, inte linjär.

På25 grader(referensvillkor), partiklar uppvisar nominell rörlighet. På0 graderViskositeten fördubblas ungefär, vilket halverar partikelhastigheten. På-20 grader, ökar viskositeten ungefär 4×, vilket kräver proportionellt förlängda vågformsvaraktigheter. Matematiken förutsäger detta ganska bra, även om resultaten från verkliga-världen ibland varierar beroende på den specifika lösningsmedelsformulering varje tillverkare använder.

Testning av en tillverkares "vida temperatur" påståenden genom att köra deras paneler vid -15 grader avslöjade att uppdateringstiderna utökades från 400ms till 1100ms. Panelerna fungerade, men specifikationerna hade inneburit mycket bättre kylprestanda.

Klassificeringar av driftområde

Standard panelertäcka 0 grader till 40 grader med baslinjeprestanda.Paneler med utökat sortimenthandtag -10 grader till 50 grader med måttlig vågformskompensation.Breda temperaturpaneler-nödvändigt för frysboxar-fungerar från -25 grader till 60 grader med hjälp av specialiserade frontplanslaminatmaterial, integrerad temperaturavkänning och adaptivt val av vågform. Sannpaneler i frysklass-optimerad för -30 grader till 10 grader existerar men kräver premiumpriser.

Temperaturkompensation

Bred-temperatur-ESL innehåller på-chiptemperatursensorer, flera vågformsparameteruppsättningar lagrade i minnet och automatiskt parameterval baserat på uppmätt temperatur. Förlängd vågformstid för kall drift och minskade spänningssvängningar för drift med hög-temperatur.

Prestandastraffet för bred-temperaturdrift är inte-trivial. Mätningar visar uppdateringstider vid extrema temperaturerdubbla till trippelrumstemperatur-. Klienter som distribuerar i kylda miljöer måste ta hänsyn till detta i sina uppdateringstidsberäkningar.

Där ESL-kraven skiljer sig åt NYTT AVSNITT

Den generiska "retail ESL"-specifikationen täcker kanske 60 % av den verkliga-världens implementeringar. De återstående 40 % innebär specialiserade krav som uppstår endast när man undersöker specifika vertikala marknader. Det som fungerar i en hemelektronikaffär misslyckas spektakulärt i ett fryslager. Följande avsnitt dokumenterar implementeringsupplevelser över branscher där standardantaganden för ESL går sönder.

Färsk mat och dagligvaror: Dynamisk prissättning möter lättförgängligt lager

Detaljhandeln med färskvaror representerar den mest krävande ESL-applikationen av en enkel anledning: produktvärdet försämras kontinuerligt medan det visas. En biff som kostar $15/lb på måndag morgon kan vara värd $7/lb på onsdag kväll om den inte har sålt. Traditionella pappersetiketter kan inte fånga denna värdekurva. ESL kan-men implementeringskraven skiljer sig väsentligt från vanliga livsmedelspriser.

Dynamisk prissättningkräver uppdateringsfrekvenser som skulle ta ur standard ESL-batterier inom månader. En färskvaruavdelning som kör fyra prisuppdateringar dagligen-morgonlager, middagsjustering, kvällsnedsättning, återställning över natten-förbrukar batteri i 4× hastigheten för en butiksetikett som uppdateras en gång i veckan. Valet av batterikemi skiftar från standard CR2450-myntceller till litiumtionylkloridceller med högre-kapacitet eller laddningsbara alternativ med induktiva laddningsstationer inbyggda i hyllarmatur.

Visning av utgångsdatumlägger till krav på informationstäthet. En enkel prislapp behöver kanske 50 tecken. En färskvaruetikett som visar pris, enhetspris, förpackningsdatum, sälj-efter datum och användning-efter datum behöver 150+ tecken i läsbara teckenstorlekar. Visa fastigheter ökar i enlighet därmed - 2,9" och 4,2" etiketter blir standard där 2,13" räcker för center butik.

En livsmedelskedjas avdelning för färska skaldjur använde 4,2" tre-färgs-ESL med integrerad NFC för interaktion med kunders smartphones. Den röda accentfärgen framhäver varor som närmar sig försäljning-efter datum med automatisk progressiv prissättning: 15 % rabatt vid 48 timmar kvar, 30 % vid 24 timmar, 1 timmar i realtid, 50 % i realtid{1} för integration. anslutning till lagerhanteringssystem-ESL-infrastrukturen blev i huvudsak en del av lagerkrympningssystemet snarare än bara ett prissättningsverktyg på 23 % i pilotavdelningen som betalade för hela implementeringen på sju månader.

Kallhusmiljöerintroducera temperaturkomplikationerna som diskuterats tidigare. Mejerikylare som körs på 4 grader orsakar märkbar uppdateringsavmattning. Köttfall vid 2 grader är värre. Frysta matlådor vid -18 grader kräver specialiserade paneler med bred temperatur som kostar 40–60 % mer än standardenheter. En återförsäljare av frysta livsmedel installerade initialt standardpaneler i sin glassavdelning; etiketterna blev oläsliga inom en vecka eftersom spökbilder ackumulerades från otillräcklig uppdatering vid driftstemperatur.

Temperaturgradienten i kylboxar skapar ytterligare komplexitet. Luftridåsystem producerar temperaturvariationer på 8-12 grader mellan framkanten (varmare, nära omgivande luftblandning) och baksidan (kallare, nära förångaren). Etiketter på framsidan av ett mejerifodral kan fungera i 8 grader medan etiketter på baksidan fungerar på 2 grader -tillräckligt olika för att kräva annan vågformstid. Sofistikerade implementeringar implementerar temperaturavkänning per etikett med individualiserade uppdateringsparametrar.

Spårning av ömtåligt lagerintegration representerar nästa utveckling. När ESL-system ansluter dubbelriktat med lagerhantering, blir etiketten en sensor såväl som en display. Lager-detektering-som identifierar när en hyllplats är tom baserat på bristande försäljningsaktivitet-aktiverar automatiska varningar om påfyllning. En produktionsavdelning minskade-av-lagerincidenter med 34 % med hjälp av ESL-integrerad lagerövervakning som flaggade positioner utan försäljningsaktivitet i mer än 4 timmar under högsäsong.

Lager- och industrilogistik: Skalan förändrar allt

ESL-distributioner för industrilager fungerar under begränsningar som detaljhandelssystemarkitekter sällan stöter på. En livsmedelsbutik kan ha 15 000 SKU:er på 40 000 kvadratfot. Ett distributionscenter som betjänar den livsmedelskedjan har 50,000+ SKU:er på 500 000 kvadratfot med takhöjder på 40 fot. RF-utbredningsmodellerna som fungerar i en detaljhandelsmiljö på 12-fots tak misslyckas helt i ett lager med stålställ som sträcker sig till 35 fot.

Identifiering av lagerplatskräver andra visningsprioriteringar än prislappar i detaljhandeln. Den dominerande informationen är inte pris-det är platskod, SKU och kvantitet. ESL-mallar för lager visar vanligtvis platsidentifierare i 48-punkts eller större teckensnitt, läsbara från 3+ meter, vilket gör det möjligt för truckförare och plockarbetare att identifiera platser utan att närma sig soptunnan. Kraven på kontrastförhållande skärps eftersom visning sker under variabel industriell belysning-vissa gångar under direkta höghusarmaturer vid 1500+ lux, andra i skugga vid 200 lux.

Välj-att-belysa integrationenutökar ESL bortom passiv visning till aktiv arbetsflödesvägledning. LED-indikatorer integrerade med e-pappersskärmar blinkar för att styra arbetarna att välja platser. EPD visar vad man ska välja; lysdioden visar var du ska välja. Kombinerade system minskar plockfelfrekvensen från typiska 0,5-1 %-intervall ner till 0,1 % eller bättre. Effektbudgeten skiftar-LED-indikeringen under plockningsoperationer förbrukar mer ström än e-pappersuppdateringscykeln. Batteriarkitekturer anpassar sig därefter och flyttar ofta till AA-litiumceller eller trådbunden ström för högaktivitetsplatser.

Rackmiljöer med hög-fackstress RF-kommunikationssystem. Metallstativ skapar flervägsinterferens. Höga gångar producerar skuggzoner. En enda gateway som täcker 25 meter i detaljhandeln kan täcka endast 8-10 meter i en tät lagermiljö. Gateway-densiteten ökar 3-4× jämfört med återförsäljare för motsvarande täckning. Vissa lagerinstallationer kör hybridnätverk under 1 GHz för penetrering i täta rackområden, WiFi för öppna uppställningsområden, med mellanprogram som förenar kommunikationslagret.

Gaffeltruck-mobilskärmarrepresenterar en framväxande lager-ESL-variant. Istället för fasta hylletiketter monteras skärmar på gaffeltrucksmaster och får plockinstruktioner i realtid när operatörerna navigerar i lagret. Dessa enheter uppdateras kontinuerligt-plats, kvantitet, nästa destination-och kräver kraftarkitekturer som skiljer sig helt från statiska hylletiketter. Trådbunden kraft från gaffeltruckens elektriska system är standard; batteridrift är inte lönsamt för kontinuerliga-uppdateringsprogram.

Automatisering av lagerräkningutnyttjar dubbelriktad ESL-kommunikation. RFID-integration möjliggör automatisk cykelräkning-produkter taggade med RFID-pass nära ESL-enheter utrustade med RFID-läsare, och lagerräkningar uppdateras utan manuell skanning. En distributionscentral minskade antalet fysiska inventarier med 60 % med hjälp av ESL-integrerad RFID-cykelräkning som bibehöll en evig lagernoggrannhet över 99 %.

Betyg i hård miljömateria i industriella sammanhang. IP54 damm- och stänkbeständighet är baslinjen för lager ESL; IP65 blir nödvändigt i miljöer med sköljningsprocedur. Kemisk resistens har betydelse i anläggningar som hanterar lösningsmedel eller rengöringsmedel. Ett lager för bildelar krävde etiketter som är resistenta mot exponering av bromsvätskor och transmissionsvätskor-standard ESL-hus som degraderats inom månader. Specialiserade kapslingar med kemikaliebeständiga- polykarbonathöljen ökade enhetskostnaden med 35 %, men visade sig vara avgörande för lång livslängd.

Hälsovård och apotek: Noggrannhet är inte-förhandlingsbar

Apoteks ESL-distributioner möter regulatoriska krav som inte finns i konventionell detaljhandel. Ett prissättningsfel i en livsmedelsbutik innebär kundklagomål och potentiell juridisk exponering enligt lagar om prisnoggrannhet. Ett läkemedelsmärkningsfel på ett apotek kan innebära patientskador eller dödsfall. Riskprofilen förändrar i grunden systemdesignprioriteterna.

Läkemedelsidentifieringsdisplaykräver informationstäthet utöver vanlig ESL för detaljhandeln. En etikett på apotekshyllan måste innehålla: läkemedelsnamn (varumärke och generiskt), styrka, doseringsform, NDC-nummer, pris, enhetspris, tillverkare och ofta förvaringskrav. Att montera detta på en etikett på 2,13" kräver noggrann typografi-eller vanligare, distribution av 2,9" eller större skärmar. Vissa apotek använder 4,2-tumsetiketter med QR-koder som länkar till fullständig förskrivningsinformation.

Verifiering av streckkodens noggrannhetblir kritisk. Apotekspersonal skannar mediciner flera gånger under dispenseringsarbetsflöden-mottagning, hyllning, dragning, verifiering, dispensering. Den ESL- streckkoden som visas måste skannas korrekt vid varje steg. Detta skärper kraven på kontrastförhållande utöver minimikraven i detaljhandeln. Tester med utrustning för skanning av apotek visar att äldre verifieringsskannrar för apotekare-en del fortfarande använder CCD-teknik snarare än moderna laser- eller bildskannrar-kräver 10:1 eller bättre kontrast för tillförlitliga avläsningar. Panelval måste ta hänsyn till värsta-skanningsutrustning i den installerade basen.

Kontrollerade ämnesområdeninföra fysiska säkerhetskrav. Schema II-V-mediciner kräver säker lagring med åtkomstloggning. ESL i skåp med kontrollerade ämnen måste integreras med system för åtkomstkontroll för skåp-som visar indikatorer för begränsad åtkomst, loggar vilka etiketter som var synliga under varje skåpöppning, vilket eventuellt inaktiverar visning under obehöriga åtkomstförsök. Ett sjukhusapotek integrerade ESL med sitt kontrollerade substanshanteringssystem för att visa-inventering i realtid som uppdateras automatiskt när mediciner dispenseras, vilket eliminerar manuell räkningsavstämning.

Förvaring av läkemedel i kylenkombinerar krav på apoteksnoggrannhet med utmaningar i kyla-kedjetemperaturen. Vacciner, insulin och vissa biologiska läkemedel kräver förvaring mellan 2-8 grader. ESL-paneler med breda-temperaturer är obligatoriska. Vissa applikationer för kylförvaring på apotek kräver temperaturloggning med ESL-integrerade sensorer som visar aktuell temperatur tillsammans med läkemedelsinformation, vilket ger visuell verifiering av att lagringsförhållandena håller sig inom specifikationerna utan att personalen behöver kontrollera separat övervakningsutrustning.

Sjukhusapoteksverksamhetlägga till komplexitet bortom detaljhandeln apotek. Läkemedelsvagnar, automatiserade utmatningsskåp och satellitapoteksplatser har olika ESL-krav. Vagn-monterad ESL kräver robust konstruktion som klarar upprepade transporter; displayer måste förbli läsbara under den lysrörsbelysning som är typisk i sjukhuskorridorer. Automatisk integrering av utlämningsskåp kräver kommunikationsprotokoll som är kompatibla med programvara för skåphantering-ofta egna system med begränsade-integreringsmöjligheter från tredje part.

Dokumentation för efterlevnad av bestämmelserkräver revisionsspår som ESL-system för detaljhandeln sällan tillhandahåller. Gemensam kommissionsackreditering för sjukhusapotek kräver dokumentation av läkemedelsmärkningens noggrannhet. ESL-hanteringssystem måste logga varje etikettuppdatering med tidsstämpel, användarbehörighet och information om innehållsändring. Ett sjukhussystems gemensamma kommissionsundersökning undersökte specifikt deras ESL-revisionsspårkapacitet; besiktningsmannen begärde dokumentation av förfarandena för verifiering av etikettens noggrannhet under de senaste 12 månaderna.

Elektronik och hög-detaljhandel: Konkurrenskraftig prissättning i realtid-

Detaljhandeln med konsumentelektronik verkar på en pris-transparent marknad där kunder rutinmässigt kontrollerar konkurrenternas priser på smartphones när de står i butiken. ESL-värdet förskjuts från arbetsbesparingar till konkurrenskraftiga svarsförmåga-förmågan att matcha eller slå konkurrenternas priser i realtid- i stället för att vänta på uppdateringar av prisfilen över natten.

Konkurrenskraftig prisövervakning integrationkopplar samman ESL-system med prisunderrättelsetjänster som kontinuerligt skrapar konkurrerande webbplatser. När en stor konkurrent sänker sitt pris på en flaggskeppssmarttelefon, upptäcker prisinformationstjänsten förändringen inom några minuter, prissättningsmotorn utvärderar marginalregler och uppdaterade priser sprids till hylletiketter inom 3-10 sekunders nätverkslatensfönster. En elektronikåterförsäljare sänkte pris-drivna avhopp med 18 % efter att ha implementerat konkurrenskraftiga prismatchning i realtid genom sin ESL-infrastruktur.

Rik produktinformation displaypassar de köp med högre vederlag som är typiska inom elektronikhandeln. En kund som köper en bärbar dator för 1 500 USD vill ha specifikationer-processor, minne, lagring, bildskärmsupplösning, batteritid. Större ESL-format (7,5" och högre) möjliggör specifikationer som tidigare krävde tryckta spec-kort. Vissa elektronikåterförsäljare använder kombinationsarmaturer med e-papper för prissättning och specifikationer tillsammans med små LCD-skärmar för reklamvideoinnehåll-som utnyttjar varje tekniks styrkor.

Display för tillbehöranvänder ESL för att driva försäljning av bilagor. En skärm som visar informationen "fungerar med:" länkar primärprodukter till kompatibla tillbehörsfodral- för telefoner, kablar för bärbara datorer, spel för konsoler. Dynamisk bilagaprissättning kan erbjuda paketrabatter som visas på tillbehörets ESL när primärproduktens ESL indikerar lagernivåer som behöver flyttas.

Integration mot-stöldblir relevant för-värda varor. ESL-system kan integreras med elektronisk artikelövervakning (EAS) och RFID-baserad lagerspårning. När en EAS-tagg tas bort utan korrekt avaktivering kan den tillhörande ESL visa en varning eller ändra utseende. Mer sofistikerade implementeringar uppdaterar lagerantalet i realtid-eftersom produkter tas bort från säkerhetsarmaturer, vilket möjliggör omedelbar lager-medvetenhet.

Produktens livscykelprissättningför elektronik följer förutsägbara mönster-lansering av premiumpriser, konkurrenskraftig prissättning i mitten-, slutprissättning-av-livslängd. ESL möjliggör automatiska prissättningsregler för livscykeln som justerar marginalerna baserat på produktens ålder, lagernivåer och efterföljande produktlanseringsscheman. När en ny iPhone lanseras uppdateras den tidigare generationens ESL automatiskt med clearance-priser enligt fördefinierade marginalregler, utan manuellt ingripande.

Demoenhetshanteringinom elektronikhandeln använder ESL-varianter avsedda för produktdisplayer. Dessa enheter integreras ofta med säkerhetstjuder, energihanteringssystem och interaktiva kiosker. Skärmen kan visa prissättning när den är inaktiv och växla till funktionshöjdpunkter när kunder interagerar med demoprodukten. Vissa implementeringar använder närhetssensorer för att upptäcka kundnärvaro och uppdatera visat innehåll därefter.

Industrial Parts and MRO: Long Tail Inventory Challenges-

Distributörer för underhåll, reparation och drift (MRO) och leverantörer av industridelar hanterar lagerprofiler som är radikalt annorlunda än konsumentbutiker. En typisk MRO-distributör har 100,000+ SKU:er med lång-tail distribution-20 % av SKU:erna genererar 80 % av intäkterna medan 80 % av SKU:erna sitter med minimal rörelse. Traditionella märkningsmetoder misslyckas ekonomiskt när etikettunderhållskostnaderna överstiger produktmarginalen för långsamt rörliga föremål.

Hög-SKU-ekonomiskift ESL ROI-beräkningar. Inom dagligvaruhandeln kommer ESL-återbetalningen främst från arbetsbesparingar på prisförändringar. I MRO-distribution kommer återbetalningen från förbättring av lagernoggrannheten och minskad inkurans på långsamt-varulager. En distributör av fästelement minskade lageravskrivningarna-med 31 % efter att ha implementerat ESL-integrerad lagerspårning som identifierade långsamt-lager för kampanjpriser innan inkurans.

Display med tekniska specifikationerkrav liknar apotek mer än dagligvaror. Industriella delar kräver visning av dimensionsspecifikationer, materialkvaliteter, certifieringar och kompatibilitetsinformation. En lagerdistributörs ESL visar: artikelnummer, tillverkare, håldiameter, ytterdiameter, bredd, hastighetsklass, belastningsklass och tillämpliga specifikationer (ISO, ABEC, etc.). Kraven på informationstäthet driver mot större skärmar och noggrann typografisk design.

System för lokalisering av kärli distribution av delar använder man ofta egenutvecklade platskodningsscheman som utvecklats under årtionden av drift. ESL-integration måste rymma äldre platsformat samtidigt som den potentiellt möjliggör migrering mot standardiserad platskodning. Förändringshantering blir lika viktig som teknisk implementering-lagerpersonal som är van vid platskoder de har använt i 20 år motstår formatändringar oavsett systemkapacitet.

Kund-vända terminalervid reservdelsdiskar dra nytta av ESL-integration. När en kund begär en del, frågar diskpersonalen systemet och ESL-displayer på lagringsplatsen tänds eller visar hämtningsinstruktioner. Vissa reservdelsdistributörer har implementerat "bring to counter"-arbetsflöden där ESL-displayer på lagerplatser visar plockinstruktioner och diskpersonals namn, vilket möjliggör flera samtidiga kundtjänstinteraktioner med tydlig hämtningsidentifiering.

Utrustning och monteringanvänd ESL för att vägleda komponentval för fler-komponenter. Ett hydraulsystem kan inkludera pump, motor, ventiler, kopplingar, slangar och vätska-var och en förvarad på olika lagerplatser. ESL-skärmar på varje plats visar satsordern, nödvändiga kvantiteter och slutförandestatus. Integration med monteringsdokumentation visar arbetsinstruktioner tillsammans med komponentidentifiering.

Leverantörs-hanterat lager (VMI)program utnyttjar ESL för synlighetsdelning. När leverantörer hanterar lagernivåer på kundplatser kan ESL visa påfyllningsstatus, inkommande leveransdatum och lagertillgänglighet. Denna transparens stöder just-tillverkningsprogram-som kräver pålitlig reservdelstillgänglighet utan överdrivna lagerinvesteringar.

ESL vs. Alternativa Display Technologies NYTT AVSNITT

ESL-val handlar inte bara om att välja den bästa e-papperspanelen. Det handlar om att välja rätt displayteknik för applikationen.E-papperkonkurrerar medLCD-hylla displayer, segmentdisplayer och traditionella pappersetiketter-var och en med distinkta prestandaegenskaper, kostnadsstrukturer och appliceringspunkter. Följande analys ger den tekniska grunden för beslut om teknikval.

E-Elektroniska hylletiketter i papper (EPD).

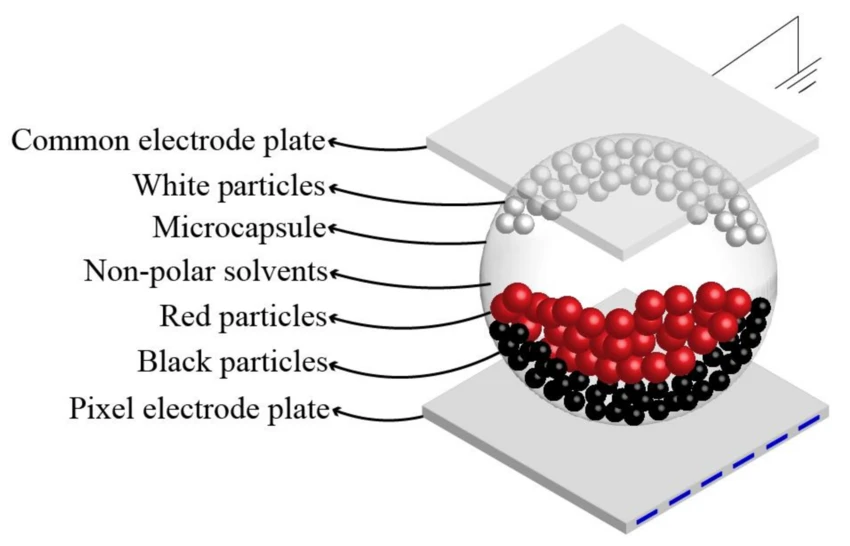

Funktionsprincip: Elektroforetisk partikelmigrering i mikrokapselsuspension under pålagt elektriskt fält. Bistabil-upprätthåller bilden utan ström.

Styrkor: Ingen strömförbrukning vid statisk (verklig bistabilitet), utmärkt läsbarhet för omgivande ljus, breda betraktningsvinklar (170 grader +), pappers-liknande utseende som integreras naturligt med butiksmiljöer, fler-års batteritid från myntceller, läsbarhet i solljus för utomhus- och hög-ljusstyrka.

Begränsningar: Långsam uppdatering (300-2000 ms för fullständig uppdatering), begränsad färgkapacitet (1-4 färger för kommersiella produkter, fullfärgsframträdande), spökartefakter som kräver periodisk fullständig uppdatering, prestandaförsämring vid kall temperatur, högre initial enhetskostnad än LCD-alternativ.

Kostnadsstruktur: Displaymoduler $3-15 beroende på storlek och färgkapacitet; kompletta ESL-enheter med styrenhet, kommunikation, hölje och batteri $8-40; infrastruktur (gateways, hanteringsprogram) lägger till $0,50-2 per etikett för typiska distributioner.

Optimala applikationer: Pris-centrerad detaljhandelsmärkning med sällsynta uppdateringar (livsmedel, allmänna varor, apotek), utomhusmiljöer eller-omgivande-ljusmiljöer, implementeringar som prioriterar batterilivslängd framför uppdateringshastighet, applikationer som kräver papper-som estetik.

LCD-hyllskärmar

Funktionsprincip: Ljusmodulering med flytande kristaller med LED-bakgrundsbelysning. Kräver kontinuerlig ström för bakgrundsbelysning; displaytillståndet bibehålls inte utan ström.

Styrkor: Snabb uppdatering (60 Hz standard, lämplig för video), fullfärgskapacitet med miljontals färger, hög ljusstyrka för att fånga uppmärksamhet-kampanjer, möjlighet att visa video och animation, mogen teknik med omfattande leverantörsekosystem.

Begränsningar: Kontinuerlig strömförbrukning (3-15 W för typiska hyllkantsskärmar), dålig prestanda för omgivande ljus (uttvättat utseende i ljusa butiksmiljöer), betraktningsvinkelbegränsningar (±60 grader typiskt före färgskifte), bakgrundsbelysningsfel är vanligt felläge, kräver trådbunden ströminfrastruktur.

Kostnadsstruktur: Displaymoduler 15-50 USD beroende på storlek; komplett nätverkshylla visar $50-200; installationskostnaderna överstiger ofta hårdvarukostnaderna på grund av kraftinfrastrukturkrav.

Optimala applikationer: Kampanjslutkapslar där animation drar till sig uppmärksamhet, video-reklamskärmar, tidsbegränsade-reklamkampanjer, miljöer med kontrollerad belysning (inredning i köpcentret, flygplatsbutiker), applikationer där kraftinfrastruktur redan finns.

Segment LCD-skärmar

Funktionsprincip: Enkla flytande kristallsegment (som miniräknare) som drivs av dedikerade segmentdrivrutiner. Mycket låg effekt men begränsad till för-definierade teckenuppsättningar.

Styrkor: Extremt låg kostnad ($0,50-2 per bildskärm), mycket låg strömförbrukning (mikroampere för statisk skärm), brett temperaturområde, enkel körelektronik, beprövad tillförlitlighet under årtionden av driftsättning.

Begränsningar: Fasta segmentmönster begränsar visningsbart innehåll (vanligtvis endast siffror och begränsade tecken), ingen grafikkapacitet, begränsade storleksalternativ, estetiskt daterat utseende, varje tecken kräver ett dedikerat segmentmönster.

Kostnadsstruktur: Visa moduler under $1 i volym; kompletta prisdisplayenheter $2-5; minimala infrastrukturkostnader.

Optimala applikationer: Ren numerisk prisvisning där innehållsflexibilitet inte krävs, extrema kostnads-känsliga implementeringar, hög-volymapplikationer som prioriterar enhetsekonomi framför kapacitet, tuffa miljöinstallationer där sofistikerad elektronik skapar tillförlitlighetsrisk.

Pappersetiketter (manuell)

Funktionsprincip: Tryckta pappersetiketter sätts in i plasthållare eller fästs direkt på hyllkanterna. Uppdateras manuellt av butikspersonal.

Styrkor: Lägsta teknikkostnad (effektivt noll för skärmhårdvara), obegränsad grafisk flexibilitet, ingen elektronik att misslyckas med, inga infrastrukturkrav, välbekant arbetsflöde för återförsäljare.

Begränsningar: Arbetsintensiv-uppdateringsprocess (15-30 sekunder per etikett för erfaren personal), felbenägen (uppskattningsvis 5-15 % problem med prisnoggrannhet i vanlig detaljhandel), kostnader för material och förbrukningsmaterial för utskrift, begränsad förmåga att genomföra snabba prisändringar, miljöavfall från etikettavfall.

Kostnadsstruktur: Etiketthållare $0,10-0,50 vardera; pappersetiketter 0,01 USD-0,05 vardera; pågående arbets- och materialkostnader överstiger vanligtvis ESL-livscykelkostnaderna inom 2-4 år för applikationer med hög uppdateringsfrekvens.

Optimala applikationer: Mycket liten återförsäljarverksamhet där arbetskostnaden är försumbar (butiker som drivs av ägaren-), miljöer med extremt låg uppdateringsfrekvens, tillfällig eller popup-butik där infrastrukturinvesteringar inte är motiverade, program som kräver ovanliga fysiska format som inte finns tillgängliga i elektroniska alternativ.

Teknikvalsram

Beslutskriterier för val av bildskärmsteknik involverar flera faktorer som måste viktas enligt applikationsprioriteter:

Uppdateringsfrekvensstarkt påverkar teknikvalet. Applikationer med mindre än veckouppdateringar motiverar sällan ESL-investeringar; pappersetiketter förblir ekonomiska. Applikationer med dagliga uppdateringar når ESL breakeven inom 2-3 år. Applikationer med flera dagliga uppdateringar gynnar ESL-ekonomin starkt.

Innehållskomplexitetpåverkar teknikvalet. Ren numerisk prisvisning kan använda segment LCD till lägsta kostnad. Priser plus begränsad text (produktnamn, enhetspriser) passar e-pappers ESL. Riktigt grafiskt innehåll eller video kräver LCD trots högre energikostnader.

Miljöförhållandenbegränsa alternativ. Högt omgivande ljus (utomhus, fönster, stark detaljhandelsbelysning) gynnar e-pappers reflekterande display. Kontrollerade ljusmiljöer kan använda LCD effektivt. Extrema temperaturer (kyld, utomhus) kräver lämplig panelklassificering oavsett teknikval.

Tillgänglighet för kraftinfrastrukturavgör ofta genomförbarheten. Platser utan tillgänglig ström eller där driftkraft skulle vara oöverkomligt dyra kräver i huvudsak batteridriven-ESL. Platser med ströminfrastruktur redan på plats (ovanför-belysningskretsar för hyllor) kan överväga LCD-alternativ.

Total ägandekostnadsanalysbör överväga:

Dessa siffror varierar avsevärt baserat på lokala arbetskostnader, uppdateringsfrekvenser och distributionsskala. Beräkningen gynnar vanligtvis ESL för uppdateringsfrekvenser över 1-2 gånger i veckan på arbetsmarknader i utvecklad ekonomi.

Hybrid distributionsstrategier

Få återförsäljare använder en enda bildskärmsteknik för alla applikationer. Hybridstrategier matchar teknologin med applikationskrav inom en enda återförsäljarmiljö:

E-papper för pris, LCD för marknadsföringanvänder ESL för rutinmässig prissättning i hela butiken samtidigt som LCD-skärmar installeras vid ändlock, kassaområden och reklamområden där videokapacitet och hög ljusstyrka lockar kundernas uppmärksamhet. Detta tillvägagångssätt fångar ESL effektivitetsfördelar för de flesta etiketter samtidigt som marknadsföringsflexibiliteten bevaras där det är viktigast.

Segmentera LCD för pris, e-papper för informationdistribuerar billiga segmentdisplayer för ren numerisk prissättning samtidigt som större e-pappersdisplayer används för detaljerad produktinformation där innehållets komplexitet motiverar kostnadspremien. Det här tillvägagångssättet minimerar kostnaderna för basetiketter med-volymer samtidigt som det möjliggör en rik informationsvisning där kundvärde motiverar investeringar.

Matchning av temperatur-zonteknikanvänder standard ESL i omgivande detaljhandelsområden samtidigt som breda-temperaturvarianter används i kylda zoner och eventuellt väljer hårdare segmentskärmar i fryssektioner där prestanda för även breda-temperaturpapper- blir marginell. Teknikvalet följer miljökraven snarare än att tillämpa enhetliga specifikationer.

Skala-lämplig infrastrukturkan använda ESL med full nätverksinfrastruktur i butiker i stor-format samtidigt som fristående segmentskärmar eller till och med pappersetiketter används i mindre formatbutiker där investeringar i infrastruktur inte skalas ekonomiskt. Teknikvalet tar hänsyn till implementeringsskala tillsammans med tekniska krav.

Nya teknologier

Höghastighets-EPD-forskning

Laboratoriedemonstrationer har uppnåtts75Hz uppdateringsfrekvenspå e-papperspaneler-som närmar sig LCD-område. Dessa demos på branschkonferenser är verkligen imponerande, men produktionsutbyggnaden är fortfarande avlägsen.

De viktigaste möjliggörande teknologierna inkluderarflytande kristalltillsatsersom dopar elektroforetisk vätska med föreningar som inducerar återflödeseffekter. Forskningsartiklar rapporterar 2,8× hastighetsförbättring samtidigt som drivspänningen sänks med 50 %.Tunn-filmfront-laminatminska partikelmigreringsavståndet.Nya nanopartikelformuleringaroptimera ytladdningsegenskaper och minska hydrodynamisk radie. Ochmaskininlärning-optimerad vågformsgenereringanpassar sig i realtid-för att visa tillstånd och miljöförhållanden.

Dessa tekniker är fortfarande under utveckling. Det är inte tillrådligt att specificera produktions-ESL-produkter baserat på laboratorieresultat.

Färg E-Paper Evolution

E Ink Gallery 3teknologin visar vart färg-EPD är på väg. Svart/vit uppdatering har sjunkit till350 ms, ned från 2000ms i tidigare generationer. Snabba färgläge träffar500 ms. Standard färgläge körs750-1000ms. Bästa kvalitet färgläge behöver fortfarande1500 ms.

Color EPD övergår från "knappt användbar" till "praktiskt möjlig" för utvalda applikationer. Räkna med fortsatta förbättringar, men monokrom kommer att behålla hastighets- och kraftfördelar på obestämd tid på grund av grundläggande partikelfysiska skillnader.

Prestandaspecifikationer för systemdesign

Minsta genomförbara specifikationer

För allmän hyllmärkning i detaljhandeln representerar dessa siffror golvet:

Uppdatera tidbör nå 2000ms eller bättre för globalt läge, 500ms eller bättre för partiellt.Kontrastförhållandemåste överstiga 8:1.Upplösningbör nå minst 100 DPI.Betraktningsvinkelmåste spänna över 170 grader eller mer.Drifttemperaturområdebör täcka 0 grader till 40 grader.Batteritidbör överstiga 5 år vid 2 uppdateringar per dag.

Förbättrade specifikationer

För krävande applikationer-frekventa uppdateringar, kylförvaring, reklaminnehåll-skärpa specifikationerna:

Uppdatera tidbör nå 1000ms för global, 300ms för partiell.Kontrastförhållandebör överstiga 12:1.Upplösningbör nå 120 DPI eller högre.Färgförmåga(3-4 färger) blir aktuellt.Drifttemperaturområdebör sträcka sig från -25 grader till 50 grader.Batteritidbör överstiga 3 år vid 4 uppdateringar per dag.

Specifikationsvalidering

Leverantörens specifikationer bör verifieras under realistiska förhållanden. Detta är inte valfritt-betydande luckor mellan databladsanspråk och produktionsprestanda har påträffats.

Testa uppdateringstid vid lägsta och högsta driftstemperaturer, inte bara rumstemperatur. Bekräfta kontrastförhållandet under faktiska butiksbelysningsförhållanden, inte laboratoriebelysning. Validera batterilivsprognoser med avsedd uppdateringsfrekvens och innehållstyp-leverantörsprognoser förutsätter vanligtvis bästa-fallsscenarier. Verifiera uppdateringslatens på system-nivå med måletikettantal för att säkerställa att nätverksarkitekturen skalas på lämpligt sätt.

Matcha teknik till applikation

Valet av elektronisk hylletikettsteknologi handlar i slutändan om att matcha kapaciteten till kraven. Fysiken hos elektroforetiska skärmar fastställer fasta gränser-uppdateringshastigheter, temperaturkänslighet, spökbeteende-som ingen mängd optimering kommer att överskrida. Att förstå dessa gränser möjliggör realistisk systemdesign och lämpligt teknikval.

För implementeringar där begränsningarna passar applikationen ger -måttliga uppdateringsfrekvenser, drift i omgivningstemperatur, pris-fokuserat innehåll-med övertygande värde genom eliminering av arbetskraft, förbättrad prissättningsnoggrannhet och driftsflexibilitet. För applikationer som driver mot ESL-begränsningar kan -hög-uppdateringar, extrema temperaturer, multimedieinnehåll-alternativa tekniker eller hybridmetoder visa sig vara mer lämpliga.

Tekniken fortsätter att utvecklas. Uppdateringshastigheten förbättras stegvis. Färgförmågan utökas. Temperaturområdena vidgas. Men den grundläggande fysiken finns kvar. En framgångsrik ESL-distribution kräver att man arbetar inom dessa begränsningar, inte låtsas att de inte existerar.
